Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sức mạnh năng suất của nguyên liệu thô: | σs≤345Mpa | Độ bền kéo của vật liệu thô: | σb≤560 Mpa |
|---|---|---|---|
| Tốc độ chạy: | 4,0-12mm | chiều rộng dải thép: | 270-800mm |
| phạm vi kích thước ống: | ống vuông: 70x70—200x200mm | Sự bảo đảm: | Một năm |
| Kiểu hàn: | Hàn tần số cao | Tốc độ: | 20-40 triệu / PHÚT |
| Điểm nổi bật: | máy cán ống erw vuông,máy cán ống erw 200x200mm,máy cán ống chính xác |
||
Ô tô tải được sử dụng để làm cho cuộn thép từ vị trí tải đến lò hơi. Trong cùng một lúc xi lanh dầu loft, để lỗ bên trong cuộn thép được đặt chính xác trên hình nón của lò hơi, sau khi căng thẳng không lò hơi, đẩy trở lại ban đầu Chức vụ.
Các thông số kỹ thuật
đường kính cuộn dây: Φ1200-Φ2000mm
chiều rộng cuộn dây: 270-800mm
trọng lượng tối đa cuộn dây: 16Ton
Diatance cơ bản: 200mm
Cuộn loại co giãn và co lại thủy lực trục đơn, con lăn là loại khối trượt, có hỗ trợ, phanh đĩa đôi, hai phanh,
Đường kính tang trống: Φ508 mm -Φ760 mm, máy sấy có chức năng điều khiển ngang, có thể điều chỉnh hướng chiều rộng tổng thể.
Truyền động trục chính bằng công suất động cơ AC: 3kw
Với thiết bị ly hợp, ly hợp thủy lực
tốc độ dẫn đầu mở: 5,3m / phút
Xi lanh tiến và lùi đầu mở rộng: 1 bộ, áp suất hệ thống: 12Mpa
Xylanh giãn nở: 1 bộ, áp suất hệ thống: 12Mpa
Thiết bị được sử dụng để thép dải chì thành máy san phẳng. Có cánh tay áp lực, cấu tạo đầu xẻng.
(1) Thiết bị được sử dụng cho thép dải chì thành máy san phẳng.
(2) Có cánh tay áp lực, cấu tạo đầu xẻng.Loại giàn, lên và xuống không cuộn
(3) Nhấn giữ xi lanh dầu cánh tay đòn: Φ160, nhấn giữ xi lanh dẫn hướng cánh tay đòn: Φ90
(4) Nhấn giữ động cơ cánh tay: 2.2kw, 380V, 60Hz
1. Máy này được sử dụng để làm phẳng đầu và cuối dải thép. Giúp cho việc cắt và thợ hàn trở nên dễ dàng.
2. Máy này được sử dụng để làm phẳng đầu và cuối dải thép, giúp dễ dàng cắt và thợ hàn.
3. động cơ góc: 22KW
4. đường kính cuộn inch: Φ210x900mm, vật liệu cuộn: 40Cr, Y-HGI-E125 / 90X150-LF3-HL1
5.Đường kính cuộn nghiêng: Φ160x900mm, vật liệu cuộn: 40Cr, Y-HGI-E160 / 100X150-LF3-HL1
6. chiều rộng nghiêng: 270-800mm
7.Pinch / Độ dày san lấp mặt bằng: 4-12mm
8.Pinch / tốc độ san lấp mặt bằng: 0-11M / phút
Sử dụng để cắt và hàn đầu và đầu thép, đảm bảo sản phẩm liên tục của nhà máy ống.
độ dày dải thép: 4,0-12mm
chiều rộng dải thép: 270-800mm
cường độ dải thép: σb≤520Mpa ； σs≤350Mpa
loại cắt: thủy lực
loại nén: thủy lực
kiểu hàn: bằng động cơ
áp suất làm việc thủy lực: 10Mpa
Máy này nằm giữa thợ hàn cắt và máy chủ (nhà máy định hình), được sử dụng sau khi một cuộn thép dải được sử dụng hết, trước khi dải cuộn tiếp theo kể từ khi chuẩn bị từ thời gian mở, cắt và hàn đối đầu để đảm bảo rằng máy chủ (nhà máy định cỡ hình thành ) liên tục sản xuất và lưu trữ đủ thép dải.
Đơn vị này chính bao gồm thiết bị ép & mang vật liệu, lắp ráp bộ tích lũy, đơn vị vật liệu mang đi, đơn vị điều khiển điện.
thiết bị ép & mang vật liệu: Nó chính bao gồm khung, động cơ điện, bộ hãm, trục truyền lực chuyển hướng vòng của trục giảm vận tốc, cuộn ép & mang, hệ thống khí áp của cuộn dẫn hướng, đơn vị vận tốc được kiểm tra;nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận tốc mang đến hệ thống điều khiển điện, khi chúng tôi yêu cầu dừng mang vật liệu đến bộ phận này, nó sẽ dừng cuộn đến động cơ điện và nhấn & mang cuộn vật liệu bằng phá vỡ, và cũng có thể điều chỉnh vận tốc để mang động cơ điện và đơn vị vận tốc mang vật liệu.
Lắp ráp khung bình tích áp: bao gồm động cơ điện, khung, cuộn tròn bên trong, cuộn tròn ngoài và cuộn áp suất.Nó có thể được sử dụng để lưu trữ vật liệu thép dải từ bộ phận ép & mang và nó có thể được rút ra từ cuộn vật liệu gửi đi ở giữa.
Thiết bị chuyển vật liệu: bao gồm khung, cuộn hướng dẫn hướng, cuộn dẫn hướng ra nơi cao hoặc thấp hơn.Nó có thể mang thép dải để định hình hệ thống và gửi thông tin vận tốc vật liệu thực hiện đến thiết bị điều khiển điện.
7.1 máy san lấp mặt bằng
Chức năng: san phẳng thép tấm trước khi tạo hình.
Cấu tạo: 5 cuộn san, san bằng thụ động, thang máy sử dụng bánh răng sâu.
2: Φ210 * 900mm, 42GrMo ； 160 * 110,14Mpa,
2 cuộn kẹp và cho ăn, đường kính cuộn san bằng: Φ210 * 900mm, vật liệu: 42GrMo,
cố định cuộn đáy, điều chỉnh khoảng cách bằng xi lanh thủy lực, xi lanh ép dầu: 160 * 110,
áp suất hệ thống: 14Mpa, với thiết bị cuộn dọc kép trước và sau máy san.
7.2 Máy định hình
Dải được hình thành bằng cách tạo hình con lăn để đạt được hình dạng lý tưởng, bao gồm khu vực tạo hình uốn rắn, khu vực tạo hình uốn trống, khu vực hàn dẫn hướng và khu vực hoàn thiện và định cỡ.Phương pháp đúc: vuông trực tiếp
7.2.1 Các thông số của giá đỡ san lấp mặt bằng

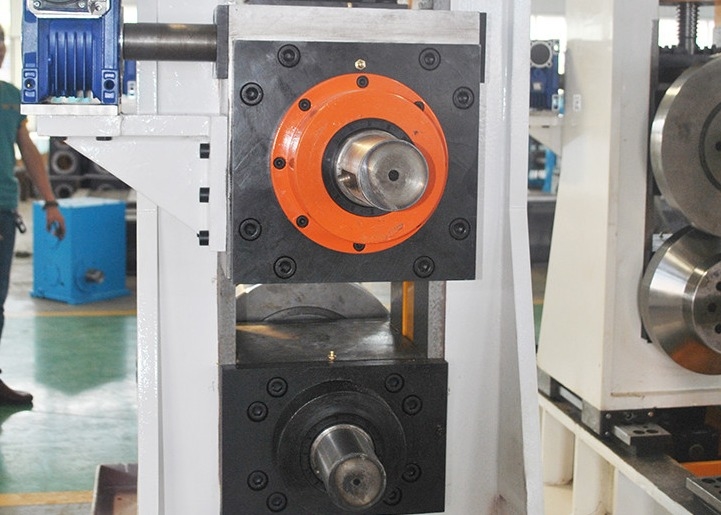

Cấu trúc chân đế: Các con lăn của chân đế bốn cuộn được điều chỉnh riêng biệt
Vật liệu đứng: hàn ZG310-570 hoặc Q345B
thông số chân đế phổ quát
Vật liệu đứng: hàn ZG310-570 hoặc Q345B
7.2.3 Chân đế cong rỗng
Vật liệu đứng: hàn ZG310-570 hoặc Q345B
Đường kính cuộn ngang: Φ200mm, đường kính lỗ ổ trục: Φ180mm, vật liệu: 42CrMo, xử lý ủ HB220-290-55.xử lý làm cứng bề mặt HRC45-55, Độ chính xác về kích thước Φ 200 f6 (0,05-0,08) độ nhám bề mặt 1,6
Đường kính cuộn trên: Φ100mm
Không có trục trên, với hai bộ con lăn hỗ trợ bên, con lăn hỗ trợ bên dưới con lăn bên, chiều cao của con lăn hỗ trợ có thể điều chỉnh.
Đường kính trục cuộn hỗ trợ: Φ110mm
7.2.4
Đường kính cuộn dọc: Φ110mm
Động cơ đóng mở: 5.5kw
Giá đỡ con lăn ép là một cấu trúc năm con lăn, con lăn dưới cùng là một con lăn hình trụ, và chiều cao của ghế lăn sau khi sửa chữa con lăn được điều chỉnh bằng cách thêm một tấm đệm. loại ghế cuộn, độ mở của con lăn đứng ở cả hai bên được điều chỉnh tương ứng bằng hai động cơ. Con lăn trên được trang bị 2 bộ.Con lăn trên được nâng lên hạ xuống riêng biệt và điều chỉnh riêng biệt.Điều chỉnh điện được thông qua. Con lăn ép đùn sử dụng cấu trúc khép kín và vị trí của các thông số kỹ thuật khác nhau có thể được điều chỉnh. Cuộn bên trong nghiêng vào trong 1 độ, cuộn bên trong tiền đề đáp ứng cường độ càng nhỏ càng tốt.
Giá đỡ là dao kép, Sử dụng luân phiên hoặc cùng lúc, không dừng lại để thay dao
Phế liệu bên ngoài: loại máy bào đôi, có thiết bị cuốn có gờ; Máy bào nâng hạ sử dụng xi lanh thủy lực, có thể nhanh chóng nâng lên và lên xuống tinh chỉnh; Dao mài ngoài có thể được điều chỉnh theo chiều ngang để vận hành; Một thiết bị trục lăn hỗ trợ thấp hơn được cung cấp.
Hành động làm phẳng bề mặt mối hàn, loại hai con lăn, bị động, chiều cao của con lăn dưới thông qua việc thêm điều chỉnh đệm, thay đổi thông số kỹ thuật của sản phẩm mà không cần thay đổi con lăn.
Chức năng: Làm nguội ống thép đến nhiệt độ phòng để tiếp tục cán và nắn vào phần định hình. Thêm nắp chống thấm.
Hoàn thiện sản phẩm để có hình dạng thích hợp và làm thẳng.
Bộ phận định hình bao gồm bốn trục so le, với cả trục trên và trục dưới đều hoạt động.Hai động cơ một chiều 160KW được truyền động tương ứng bằng hộp giảm tốc, hộp giảm tốc và trục vạn năng, và các con lăn được đặt so le
Cắt ống thép đang chạy thành bảng chạy sau.
Khi máy cán làm việc liên tục đưa ống thép đến máy cưa bay, xe cưa sẽ theo dõi và đồng bộ với tốc độ ống, kẹp khối kẹp và hai hệ thống cắt cưa lắp trên bàn quay cùng với chuyển động quay của lưỡi cưa, điều này làm cho nguồn cấp dữ liệu hướng tâm dưới ổ đĩa của động cơ servo ac nguồn cấp. Tại thời điểm này, bàn quay cũng đang quay và hệ thống cắt cưa thực hiện chuyển động hỗn hợp giữa bàn quay và nguồn cấp dữ liệu của chính nó, đồng thời cắt ống thép dọc theo rãnh hình dạng mặt cắt của chi tiết đã cắt.
Hệ thống thân máy, máy cưa, hệ thống truyền động, hệ thống đĩa quay, hệ thống cấp liệu, đồ gá, thiết bị con lăn, thiết bị đo tốc độ, hệ thống thủy lực, hệ thống điều khiển
thông số cơ bản:
kích thước ống vuông: 70x70--200x200mm
độ dày dải thép: 4 ～ 12,7mm
Vật liệu thép dải: thép carbon, dải cán nóng mạ kẽm trước, dải cán nguội
Chiều dài cắt: 4-12m
Độ chính xác cắt: ≤2mm
Loại cắt: lưỡi cưa đôi, dao phay xoay
Tốc độ theo dõi: giống như ống mil l (20-40m / phút)
Chức năng thiết bị: tự động, thủ công, Nó có chức năng cắt độ dài ngắn
Chiều dài ngắn hơn lớn hơn 6m.
Loại điều khiển: vị trí servo AC của siemens
Hướng cho ăn: theo yêu cầu của khách hàng
Động cơ cắt: servo AC14kw
Động cơ cho ăn: động cơ servo AC3.5kw một bộ,
Động cơ truyền động: DC45KW
Loại kẹp: thủy lực
Giường cưa, máy cưa, hệ thống đĩa quay và hệ thống cắt có xử lý ủ.
Đường dẫn hướng số lượng 4, thương hiệu shangyin Đài Loan hoặc Nam Kinh
thông số điện:
|
|
HMI | 1 | Siemens |
|
|
PLC | 1 | Siemens |
| Vòng bi | NSK / SKF | ||
|
Các thành phần điện chính |
Siemens | ||
| thủy lực van nước | |||
| dầu bơm | |||
| dầu hình trụ |
9)Máy đóng gói tự động
| KHÔNG. | TÊN | SỐ LƯỢNG | GHI CHÚ |
| 1 | Nền tảng thu thập khiếm khuyết | 2 triệu | Bộ con lăn cộng với vật liệu đẩy tăng cường khí nén |
| 2 | Chuyển động thành phẩm | 4ĐẶT | Mô hình giảm tốc K67 (KONE) Động cơ servo 4.4KW (Nhật Bản Yaskawa) |
| 3 | Nền tảng lưu trữ lớp | số 8ĐẶT | Bộ con lăn, được làm nguội và tôi |
| 4 | Bộ đẩy lớp | 4SET | khí nén |
| 5 | Cơ chế phân phối lớp | 4ĐẶT | Mô tơ giảm tốc K77 (KONE) Động cơ servo 4.4KW (Yaskawa Nhật Bản) |
| 6 | Cơ thể nhẹ nhàng | 1ĐẶT |
Hai động cơ servo WPS155 4,4KW2 BỘ (Yaskawa) |
| 7 | Con lăn vận chuyển | 1ĐẶT | Chuyển đổi tần số DXY22 4KW 112M-4Siemens Bader |
| số 8 | Máy đóng gói | 4ĐẶT | Với chức năng kiểm soát nước |
| 9 | Chuỗi chuyển | 4SET | Với hệ thống nhấn mạnh |
| 10 | Trạm thủy lực | 2 BỘ | |
| 11 | Tủ điện điều khiển | 1ĐẶT | |
| 12 | Con lăn sau khi cưa | 40 triệu |
Mô tả chức năng:
Điều khiển điện thông qua điều khiển chương trình PLC, màn hình cảm ứng (PLC sử dụng Siemens của Đức), thực hiện đối thoại giữa người và máy, có thể tự do chuyển đổi giữa thủ công và tự động, và các thành phần điện sử dụng thương hiệu Delixi.Trong chương trình, bạn chỉ cần nhập số lượng ống thép mỗi lớp, số lớp của mỗi bó ống thép và các thông số cần thiết.Sau khi điều chỉnh, người đóng kiện sẽ tự động xếp các gói ống thép hoàn chỉnh theo yêu cầu.
10) con lăn Cr18-20 vật liệu Cr18-20
11) Máy hàn rắn 1000KW 1000kw
