Độ dày hoàn toàn tự động Nhà máy ống vuông Erw 3-16mm

Độ dày hoàn toàn tự động Nhà máy ống vuông Erw 3-16mm
Độ dày hoàn toàn tự động Nhà máy ống vuông Erw 3-16mm Độ dày hoàn toàn tự động Nhà máy ống vuông Erw 3-16mm

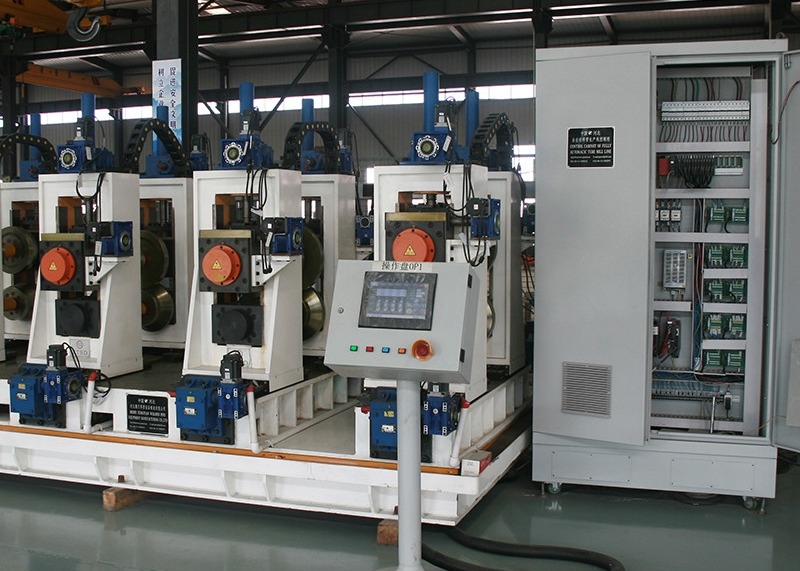

Hình ảnh lớn :  Độ dày hoàn toàn tự động Nhà máy ống vuông Erw 3-16mm

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Bắc
Hàng hiệu: Tengtian
Chứng nhận: CE, ISO9001, BV
Số mô hình: F200x200
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: Xuất khẩu bao bì chống thấm nước và đi biển.
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 50 bộ / năm
Chi tiết sản phẩm
Tên sản phẩm: Toàn bộ tự động Độ dày 3-16mm Square Erw ống máy Chiều rộng dải thép: 270-800mm(±0.2mm)
ống vuông: 80x80 ≈ 200x200mm Tốc độ chạy: 10-30m/phút
độ dày sản phẩm: 3-16mm Phương thức sản xuất: hoàn toàn tự động
Bảo hành: Một năm Loại hàn: hàn tần số cao
cưa cắt: Cưa phay Từ khóa: nhà máy đường ống erw vuông
Làm nổi bật:

máy nghiền ống erw hoàn toàn tự động

,

máy nghiền ống công nghiệp chính xác

,

máy hàn ống vuông

Độ dày hoàn toàn tự động Nhà máy ống vuông Erw 3-16mm 0

Nguyên liệu thô, thành phẩm, quy trình và hồ sơ cấu hình người dùng



1, Điều kiện nguyên liệu:

(1) Dải thép cán nóng hoặc cán nguội (gặp GB700-88, GB1591-88)

  • Vật chất: Thép carbon thấp, thép hợp kim thấp

Sức mạnh năng suất của nguyên liệu thô: σs 345Mpa

Độ bền kéo của nguyên liệu thô: σb 560 Mpa

(3) Độ dày của dải: ống vuông Độ dày 3-16mm (GB708-88)

(4) chiều rộng dải thép: 270-800mm (± 0,2mm)

(5) đường kính trong của cuộn thép: Φ508-Φ760mm

(6) đường kính cuộn thép: Φ1100-Φ2000mm

(7) trọng lượng cuộn tối đa: 16TON



2, Phạm vi kích thước ống:

(1) ống vuông: 80x80—200x200mm

(2) độ dày sản phẩm:

ống vuông và hình chữ nhật: 3-16mm

  • chiều dài:4-12M
  • tốc độ:10-30m/phút
  • Nhu cầu năng lượng trung bình của thiết bị:

Nguồn điện: 380V 50Hz 3 PHA



3, quy trình sản phẩm

Nguyên liệu thô (dải) -xe tải --- tháo cuộn - Cắt và hàn- cấp liệu - Vật liệu lưu trữ - san lấp mặt bằng thụ động - cán định hình - hàn tần số cao - loại bỏ lưỡi hàn ----- làm mát -- định cỡ-- thô duỗi thẳng - cắt chiều dài - thu thập



Giới thiệu thiết bị chính



  • tải xe

Xe tải được sử dụng để tạo cuộn thép từ vị trí tải đến bộ tháo cuộn. Đồng thời, xi lanh dầu gác xép, sao cho lỗ bên trong cuộn thép được đặt chính xác trên hình nón của bộ tháo cuộn, sau khi lực căng của bộ tháo cuộn, đẩy trở lại ban đầu chức vụ.

Cuộn dây OD: Φ1100~Φ2000 mm

ID cuộn dây: Φ508-Φ760mm

Chiều rộng: 270~800mm

Tốc độ chạy: 4 m/phút

Hành trình chạy: 3,5m

Công suất động cơ truyền động: AC4KW (Ổ đĩa xích đôi)

Đường kính xi lanh thủy lực nâng × hành trình: Φ200 × 650 mm

áp suất làm việc của hệ thống thủy lực: 8 ~ 10 MPa

Lực đẩy lên: 16 T(6MPa)

Trọng lượng cuộn tối đa: 16T





  • Uncoiler thủy lực một hình nón



Trục đơn loại co giãn và co rút thủy lực, con lăn là loại khối trượt, có hỗ trợ, phanh đĩa đôi, hai phanh,

Đường kính trống: Φ508 mm -Φ760 mm, máy uncoiler có chức năng điều khiển ngang, có thể điều chỉnh hướng chiều rộng tổng thể.

thông số kỹ thuật



Đường kính cuộn dây: Φ1200-Φ2000mm

chiều rộng cuộn dây:270-800mm

trọng lượng tối đa của cuộn dây: 16Ton

phương pháp di chuyển hình nón: thủy lực

loại hình nón: mở rộng thủy lực



đường kính trục xi lanh thủy lực di chuyển hình nón: Φ140 / Φ100 mm

Động cơ chính AC7.5KW

Tốc độ tháo cuộn: 6m/phút

Xích truyền động tháo cuộn model 28A-2

Loại phanh: Khí nén

Kiểu phanh: 2× DBH205

Phương pháp đóng mở ly hợp: khí nén

Đường kính xi lanh đóng mở ly hợp Φ125 mm



  • máy đầu thẳng



Thiết bị đầu thẳng và xẻng được kết hợp với bộ trang trí để tháo rời đầu đai thép và đưa đai thép vào máy san bằng kẹp đầu thẳng. Lưỡi dao được khớp với con lăn áp lực đầu thẳng để làm thẳng đầu dải thép và sau đó dải thép được đưa đến con lăn kẹp.

Thông số kỹ thuật:

chiều rộng 270~800mm

độ dày 3 ~ 16mm

Xi lanh kính thiên văn xẻng: Φ125 / Φ90mm

Xi lanh xoay lưỡi: Φ125/Φ90mm

Vật liệu lưỡi: 50Mn

Xi lanh xoay con lăn áp lực Φ140/Φ100mm

Dạng truyền động con lăn

Động cơ thủy lực

Mô hình động cơ thủy lực 1QJM32-32Z3

Xi lanh con lăn thẳng Φ100/Φ70mm

Cánh tay đòn của thiết bị đầu thẳng: Áp dụng cấu trúc hộp hàn

Thiết bị xẻng: Sử dụng lưỡi xẻng đứng



  • máy san lấp mặt bằng







Thiết bị đầu thẳng, con lăn áp lực và xẻng, phối hợp với bộ trang trí để tháo rời đầu dải thép và đưa dải thép đến máy san phẳng kẹp. Con lăn kẹp được ép bằng thủy lực để kẹp đai thép và động cơ chính được quay để đưa đai thép đến con lăn kẹp. Sau khi đai thép đi vào máy san phẳng kẹp, con lăn cân bằng được ấn xuống vị trí thích hợp để san phẳng dải thép, sau đó gửi dải thép đến máy hàn mông cắt và hợp tác với máy hàn mông cắt để hoàn thành việc cắt hàn mông.





Thông số kỹ thuật:



chiều rộng 270~800mm

độ dày 3 ~ 16mm

động cơ kẹp AC30KW (Tần số)

tốc độ san bằng độ chụm dương ~7m/phút

Dạng con lăn và giảm thiểu: Loại hai con lăn, áp suất thủy lực

Con lăn kẹp ấn xuống trụ Φ160/Φ110mm

Đường kính con lăn kẹp×chiều dài Φ280×850mm

Vật liệu lăn kẹp 42CrMo

Hình thức truyền động của con lăn kẹp và con lăn cân bằng: Con lăn kẹp lên xuống hoàn toàn hoạt động và con lăn cân bằng đang hoạt động bên dưới

Tốc độ san lấp mặt bằng nhúm thụ động 30m / phút

Hình thức cuộn san lấp mặt bằng và giảm

Loại ba con lăn trên hai dưới, áp suất thủy lực

Con lăn cân bằng ép xi lanh xuống Φ200/Φ160mm

Đường kính con lăn san lấp mặt bằng×Chiều dài Φ200×850mm

Vật liệu lăn san lấp mặt bằng 42CrMo

Độ cứng và độ sâu dập cuộn HRC52~58, độ sâu:3~5mm

Đường kính cuộn dọc × chiều cao Φ200 × 300mm

Cấu trúc con lăn dọc: Con lăn dọc đôi hình chữ I

Vật liệu lăn dọc 42CrMo

Độ cứng và độ sâu dập cuộn HRC52~58,độ sâu:3~5mm

Động cơ điều chỉnh chiều rộng con lăn dọc 2 ×AC2.2KW

Phương pháp đóng mở ly hợp: khí nén

Đường kính xi lanh ly hợp: Φ125mm



  • máy cắt và hàn tự động:





Được sử dụng để cắt bỏ phần không đều của đầu và đuôi băng, đồng thời căn chỉnh đuôi băng của cuộn trước với đầu băng của cuộn tiếp theo, sau đó hàn chúng lại với nhau để liên tục nạp móc.

Hình thức kết cấu: giường hàn cắt, thiết bị cấp kẹp, thiết bị định tâm kép, hệ thống cắt cắt đôi, hệ thống tấm cắt, hệ thống truyền động tấm đáy hàn, v.v.



Thông số kỹ thuật:



độ dày dải thép: 3-16mm

chiều rộng dải thép: 270-800mm

cường độ dải thép:

σb 520Mpa;σs 350Mpa

kiểu cắt: thủy lực

Loại nén: thủy lực

Kiểu hàn: bằng động cơ AC0.55KW

áp suất làm việc thủy lực: 10Mpa

tốc độ hàn: 0,4~0,6 m/phút

Phương pháp cắt: Kéo cắt thủy lực chém

Dạng cấu trúc cắt: Lưỡi cắt kéo đôi

Vật liệu cắt cạnh: 6CrW2Si

Xi lanh kẹp hàn mông:

Ф125/Ф90mm

Vật liệu con lăn kẹp:l 42CrMo

Dạng kẹp: Con lăn dưới hoạt động

Kẹp xi lanh Ф125/Ф90mm

tốc độ kẹp: ~ 5m/phút

động cơ kẹp: AC15kW

Phương pháp đóng mở ly hợp: khí nén

Đường kính xi lanh ly hợp: Φ125mm







  • ắc quy ngang



Máy này nằm giữa máy hàn cắt và máy chủ (máy nghiền định cỡ), sử dụng sau khi sử dụng hết một cuộn thép dải, trước dải cuộn tiếp theo kể từ khi chuẩn bị từ thời gian tháo cuộn, cắt và hàn đối đầu để đảm bảo rằng máy chủ (máy nghiền định cỡ) ) sản xuất liên tục và dự trữ đủ thép dải.

Bộ phận này chủ yếu bao gồm thiết bị ép & vận chuyển vật liệu, lắp ráp bộ tích lũy, bộ phận vận chuyển vật liệu, bộ điều khiển điện.

  • thiết bị vật liệu ép và vận chuyển: Nó chủ yếu bao gồm khung, động cơ điện, bộ phanh, trục truyền lực chuyển hướng vòng tròn của vận tốc giảm, cuộn ép và vận chuyển, hệ thống khí áp suất của cuộn dẫn hướng, đơn vị vận tốc được kiểm tra; nó có thể cung cấp thép dải cho bộ tích lũy và thời gian trung bình nó sẽ chuyển thông tin vận tốc mang đến hệ thống điều khiển điện, khi chúng tôi yêu cầu dừng mang vật liệu đến bộ phận này, nó sẽ dừng cuộn đến động cơ điện và nhấn và mang cuộn vật liệu theo phá vỡ, và cũng có thể điều chỉnh vận tốc để mang động cơ điện và thiết bị mang vận tốc vật liệu.
  1. Lắp ráp khung tích lũy: bao gồm động cơ điện, khung, cuộn vòng tròn bên trong, cuộn vòng tròn bên ngoài và cuộn áp lực. Nó có thể được sử dụng để lưu trữ vật liệu thép dải từ bộ phận ép và vận chuyển và nó có thể được rút ra từ cuộn vật liệu gửi ở giữa.
  2. Thiết bị đưa vật liệu: bao gồm khung, cuộn dẫn hướng, cuộn dẫn hướng ra vị trí cao hoặc thấp. Nó có thể mang thép dải để định hình hệ thống và gửi thông tin vận tốc vật liệu thực hiện đến thiết bị điều khiển điện.

(4) đặc điểm kỹ thuật:

đường kính:14m

loại tích lũy: Nguồn cấp dữ liệu bên ngoài và phân phối nội bộ

độ dày cuộn thép: 3-16mm; chiều rộng: 270-800mm

vận tốc di chuyển vật liệu: Vmax=80m/min

Công suất động cơ cấp liệu: AC 132kw

động cơ lưu trữ: AC 17.5KWx17SET

Diện tích kho:5m2





  • máy nghiền hình thành và định cỡ:

Hình thành 12 giá đỡ, kích thước 4 giá đỡ, đầu gà tây 2 giá đỡ



  • cưa phay máy tính





Cắt ống thép chạy vào bảng đường chạy sau.

Khi máy cán làm việc liên tục đưa ống thép tới máy cưa bay, xe cưa sẽ bám theo và đồng bộ với tốc độ đường ống, các kẹp khối kẹp và hai hệ thống cắt cưa lắp đặt trên bàn quay có vòng quay của lưỡi cưa, điều này tạo nên cấp liệu xuyên tâm dưới sự dẫn động của động cơ servo cấp liệu xoay chiều. Tại thời điểm này, bàn quay cũng đang quay và hệ thống cắt cưa thực hiện chuyển động hỗn hợp giữa bàn quay và cấp liệu riêng của nó, đồng thời cắt ống thép dọc theo rãnh hình tiết diện của mảnh cắt. Sau đó, hệ thống thư giãn trở lại vị trí và chờ chu kỳ làm việc tiếp theo. Bước tiến cắt sử dụng loại tọa độ cực.

thành phần thiết bị:

Hệ thống thân xe, máy cưa, hệ thống truyền động, hệ thống đĩa quay, hệ thống cấp liệu, đồ gá, thiết bị con lăn, thiết bị đo tốc độ, hệ thống thủy lực, hệ thống điều khiển



thông số cơ bản:

kích thước ống vuông: 80x80--200x200mm

độ dày dải thép: 3 ~ 16mm

Vật liệu dải thép: thép carbon, dải cán nóng mạ kẽm, dải cán nguội

Chiều dài cắt:4-12m

Độ chính xác cắt: 2mm

Kiểu cắt: lưỡi cưa đôi, cắt phay xoay

Tốc độ theo dõi: giống như ống mil l (10-30m/phút)

Chức năng thiết bị: tự động, thủ công, Nó có chức năng cắt chiều dài ngắn

Chiều dài ngắn lớn hơn 6m.

Loại điều khiển: Vị trí servo AC của Siemens

Hướng cho ăn: theo yêu cầu của khách hàng



thông số máy:

Động cơ cắt: servo AC14kw

Động cơ cấp liệu: động cơ servo AC3.5kw một bộ

Động cơ truyền động: DC45KW

Loại kẹp:thủy lực

Giường cưa, máy cưa, hệ thống đĩa quay và hệ thống cắt có xử lý ủ.

Dòng hướng dẫn số 4, nhãn hiệu shangyin Đài Loan hoặc Nam Kinh





thông số điện:

chạmmàn hình HMI 1 Siemens
cử độngbộ điều khiển PLC 1 Siemens
Vòng bi     NSK/SKF
Linh kiện điện chính     Siemens
thủy lực van     Bắc Kinh Huade
dầu bơm     Thượng Hải
dầu xi lanh     Nội địa (Fushun)




  • Máy đóng gói tự động



Mô tả chức năng:

Đếm, xếp pallet: Sau khi số lượng ống thép đạt số lượng quy định, toàn bộ lớp ống thép sẽ được đưa ra khung vật liệu bằng cơ chế hút lớp, theo loại kiện hàng đã định sẵn, sau khi xếp xong toàn bộ kiện hàng ống thép sẽ được vận chuyển đến giá đóng gói.

Đóng đai:Bàn lăn chuyển gói hàng được khởi động, toàn bộ gói ống thép được chuyển ra khỏi trạm xếp hàng và chuyển đến trạm đóng đai; việc đóng gói và hàn tự động được hoàn thành, đồng thời nước được kiểm soát.

Di chuyển ngang: Các con lăn bên được mở ra và các ống thép bó được tháo ra. Đạt đến vị trí đo trọng lượng.

chu kỳ: Sau khi toàn bộ gói ống thép được lấy ra, sàn nâng sẽ quay trở lại vị trí nhận và chờ xếp gói ống thép tiếp theo. Kết nối xếp chồng giữa mỗi gói ống thép thực hiện việc lắp ghép liền mạch để đảm bảo tính liên tục của công việc.

Bộ điều khiển điện sử dụng điều khiển chương trình PLC, màn hình cảm ứng (PLC sử dụng Siemens của Đức), thực hiện đối thoại giữa người và máy, có thể tự do chuyển đổi giữa thủ công và tự động và các bộ phận điện sử dụng nhãn hiệu Delixi. Trong chương trình, bạn chỉ cần nhập số lượng ống thép trên mỗi lớp, số lớp của từng bó ống thép và các thông số cần thiết. Sau khi điều chỉnh, máy đóng kiện sẽ tự động xếp gói ống thép hoàn chỉnh theo yêu cầu.



Lưu ý: Sau khi thiết bị được tự động đặt lại về 0 mỗi lần khởi động, thiết bị sẽ thực hiện quá trình tự kiểm tra. Sau khi thiết bị ở trạng thái bình thường có thể chính thức hoạt động.



Thông số kỹ thuật của máy đóng đai tự động

Phương pháp khấu trừ: không khấu trừ, bốn khoản khấu trừ tích cực và tiêu cực

Độ bền khóa: lên tới 70% vật liệu cơ bản của băng đóng đai

Chế độ truyền: động cơ phanh chuyển đổi tần số cấp liệu và tua lại

Phạm vi căng thẳng: 15KN có thể điều chỉnh

Tốc độ ren: 90m/phút

Tốc độ đóng đai: 23 giây/chu kỳ (tùy thuộc vào kích thước của túi)

điện áp: 380V/50HZ

điện áp điều khiển: DC24V

Điện năng tiêu thụ: tháo cuộn1.5KW; đầu1.5KW



Các thành phần chính:

KHÔNG. Tên Số lượng Ghi chú
1 Cho ăn quay 5 bộ Động cơ truyền động 7,5KW
2 Bước cho ăn 5 bộ Động cơ truyền động7.5KW
3 Đếm hệ thống đẩy lớp đẩy đơn 5 bộ

Động cơ truyền động4.5KW

động cơ servo

4 Hệ thống nâng pallet 5 bộ 2 bộ truyền động động cơ 7.5kw servo
5 Căn chỉnh các đầu 1 bộ Model xi lanh 100x500
6 Xe đẩy chuyển hàng 5 bộ động cơ 2.2kw
7 Đóng đai tự động 1 bộ
8 Băng tải con lăn 8 bộ động cơ 2.2kw
9 Túi đựng đồ 4 bộ Động cơ 4KW
10 Hệ thống điều khiển điện 1 bộ PLC Taida PLC
11 Trạm thủy lực 1 bộ động cơ 7,5kw





10) Vật liệu con lăn: Cr18-20





11) Máy hàn rắn 1200kw
