Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tốc độ Mill: | 1500m / phút | Sự bảo đảm: | 1 năm |
|---|---|---|---|
| Vôn: | 380V / 220v | Cân nặng: | Tối đa 20 tấn |
| Động cơ DC: | 280KW, 315KW | Dịch vụ hậu mãi được cung cấp: | Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
| Chiều rộng cuộn: | 500 ~ 1500mm | phạm vi độ dày: | 0,7-3mm |
| Điểm nổi bật: | Máy xén cuộn kim loại 3.0mm,máy xén cuộn kim loại 1500m / phút,máy xén thép tấm mạ kẽm |
||
I. Các thông số kỹ thuật chính
1. vật liệu
vật liệu Thép tấm cán nguội, tấm mạ kẽm, v.v.
Độ dày tấm 0,7 ~ 3,0 mm
Chiều rộng tấm 500 ~ 1500mm
Đường kính trong của cuộn dây Φ508mm-Φ610mm
Đường kính ngoài cuộn dây ≤Φ1800mm
Cuộn dây trọng lượng tối đa 25000kg
2．Thành phẩm
Đường kính trong của cuộn dây Φ508mm-Φ610mm
Đường kính ngoài cuộn dây ≤Φ1800mm
Cuộn dây trọng lượng tối đa 20000kg
Các tối thiểu chiều rộng của dải 22mm (độ dày tấm ≤1)
Độ chính xác chiều rộng
II. Bảo hành chất lượng và dịch vụ sau bán hàng
Thiết bị đến tay người mua, nhân viên dịch vụ kỹ thuật tại hiện trường gỡ lỗi, bảo trì, vận hành thiết bị, vận hành thử, hướng dẫn vận hành và bảo trì, chịu trách nhiệm đào tạo kỹ thuật cho nhân viên vận hành và bảo trì thiết bị của người mua.Người sử dụng tuân thủ các quy tắc, trong điều kiện thiết bị hoạt động bình thường, kể từ 12 tháng kể từ ngày thiết bị xuất xưởng, như tác động tích cực đến chất lượng sử dụng, hư hỏng bộ phận dẫn đến thiết bị không thể hoạt động bình thường, nhà máy sẽ cho sửa chữa hoặc thay thế miễn phí.
Thời gian gỡ lỗi là một tháng, trong vòng một tháng Người mua cần trả lương cho kỹ sư 80,00 USD Một ngày một người, việc cung cấp bộ điều khiển cho chuyến đi khứ hồi, cũng cần cung cấp chi phí địa phương, như phòng ăn và chuyển đổi. Nếu vì lý do người mua, trì hoãn thời gian gỡ lỗi, người mua cần phải trả cho kỹ sư 100,00 USD một người một ngày.
III. Tài liệu kỹ thuật được cung cấp
Hướng dẫn sử dụng Máy nghiền ống (được cung cấp vào thời điểm một tháng trước thời điểm giao hàng)
Giấy chứng nhận kiểm tra (được cung cấp tại thời điểm giao hàng)
Đang tải đơn hàng (Được cung cấp tại thời điểm giao hàng)
Bản vẽ bố cục (được cung cấp vào thời điểm một tháng trước thời điểm giao hàng)
Bản vẽ cơ sở mặt đất (được cung cấp vào thời điểm một tháng trước thời điểm giao hàng)
Sơ đồ nguyên lý điện
Bản vẽ lắp ráp tổng thể của mọi đơn vị của đường
Sơ đồ một phần của các bộ phận dễ bị tổn thương
IV. thời gian giao hàng
Các thiết bị theo hợp đồng sẽ sẵn sàng để giao hàng trong vòng hai tháng sau khi nhận được khoản thanh toán trước 30% tổng giá trị hợp đồng và thực hiện giao hàng sau khi nhận đủ 70% giá trị hợp đồng.
VI.điều khoản thanh toán
Trả trước 30% TT sau khi ký hợp đồng.
70% TT trước khi giao hàng.

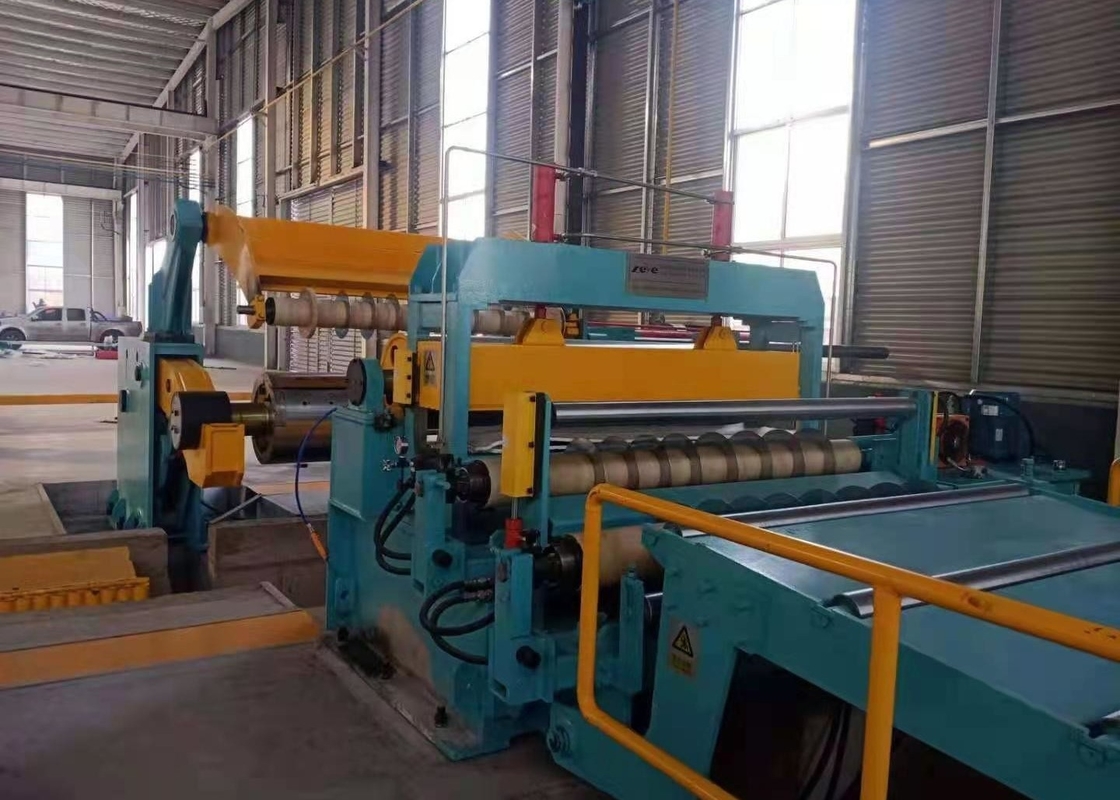

Máy cắt rãnh chủ yếu bao gồm máy cắt, máy cấp liệu, máy cắt và máy thu hồi. Chức năng của máy cắt là cắt một cuộn dây rộng đến cuộn dây có chiều rộng đã nêu cùng với chiều dài có thể được sử dụng để phay, hàn ống, uốn nguội, dập dưới dạng phôi.Đồng thời, thay đổi vật liệu khác nhau lưỡi dao có thể cắt các cuộn dây kim loại khác nhau.
Thông số kỹ thuật chính:
| Chất liệu của cuộn dây | Thép carbon HR / CR như Q235, tấm mạ kẽm, tấm thép màu, v.v. |
| Độ dày của dải kim loại cuộn | (5 ~ 20) mm |
| Chiều rộng dải | 800 ~ 2000mm |
| Trọng lượng tối đa | 40000kg |
| Đường kính của con lăn san lấp mặt bằng & con lăn căng | Φ260 |
| Đường kính cuộn dây kim loại Đường kính của trục máy cắt | Φ420 |
| Máy cắt cuộn Máy cắt đĩa | 6CrW2Si, HRC54 ° ~ 56 °, OD650mm x ID420mm x T50mm |
| Đường kính của khối trình biên dịch lại | Φ800mm |
| Tách đĩa | 65 triệu, OD250 x ID110 x T10 / 20mm |
| Động cơ DC cho bộ cắt và trình biên dịch | 280KW, 315KW |
| Máy rạch cuộn Tốc độ rạch | (30-60) m / phút, có thể điều chỉnh |
Quá trình sản xuất:

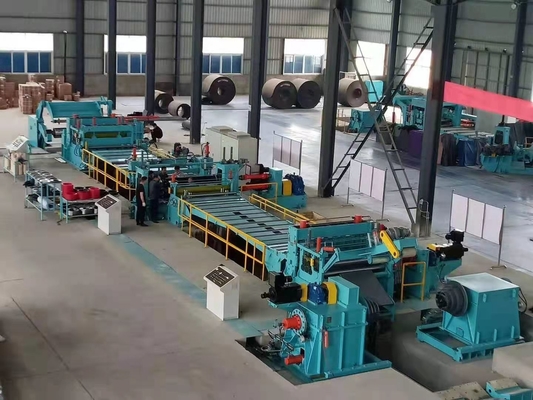

Đang tải toa cuộn → Mở lò → Thiết bị ép thẳng → Chốt cuộn & máy san & máy cắt thủy lực → Hố vòng → Thanh dẫn hướng → Máy xén → Bệ chuyển tiếp & máy cuộn phế liệu → Hố xếp → Trạm căng → Máy thu hồi → Dỡ xe cuộn.
Mô hình của đường rạch:
| Mô hình | Độ dày tấm | Chiều rộng tấm | Trọng lượng thép cuộn | Chiều rộng của thành phẩm | Tốc độ cắt |
| 3 * 1250mm | 0,5-3,0mm | 700-1250mm | 25 tấn | <40mm | 120 (m / phút) |
| 4 * 1250mm | 0,5-4,0mm | 700-1250mm | 25 tấn | <40mm | 120 (m / phút) |
| 6 * 1250mm | 0,5-6,0mm | 700-1250mm | 25 tấn | <40mm | 120 (m / phút) |
| 3 * 1600mm | 0,5-3,0mm | 900-1600mm | 30 tấn | ≥40mm | 120 (m / phút) |
| 4 * 1600mm | 0,5-4,0mm | 900-1600mm | 30 tấn | ≥60mm | 110 (m / phút) |
| 6 * 1600mm | 1-6mm | 900-1600mm | 30 tấn | ≥60mm | 100 (m / phút) |
| 8 * 2000mm | 2-8mm | 900-2000mm | 35 tấn | ≥70mm | 60 (m / phút) |
| 10 * 2200mm | 3-10mm | 900-2200mm | 35 tấn | ≥80mm | 50 (m / phút) |
| 12 * 2200mm | 3-12mm | 900-2200mm | 35 tấn | ≥100mm | 40 (m / phút) |
| 16 * 2500mm | 4-16mm | 900-2500mm | 35 tấn | ≥100mm | 40 (m / phút) |
| 20 * 2500mm | 6-20mm | 900-2500mm | 35 tấn | ≥100mm | 30 (m / phút) |
Mô hình này chỉ để bạn tham khảo, phạm vi sản phẩm và độ dày có thể điều chỉnh, chúng tôi có đội ngũ kỹ sư của mình, có thể thiết kế máy theo yêu cầu đặc biệt của khách hàng. Gửi yêu cầu tại đây
