Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO

Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO
Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO

Hình ảnh lớn :  Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Tengtian
Chứng nhận: CE / ISO
Số mô hình: HG50
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable according to different sizes of machine
chi tiết đóng gói: Đóng gói xuất khẩu đặc biệt và cố định trong container
Thời gian giao hàng: 3 tháng
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 100 bộ / năm
Chi tiết sản phẩm
chiều rộng chuyến đi: 100-160mm độ dày dải: 0,4-1,5mm
Trọng lượng cuộn: 1,5 tấn Vòng: 25mm-50mm
hình vuông: 20*20mm-40*40mm tốc độ hàn: Tối đa 100m/phút
Chiều dài cắt cố định: 4-12m Thời kỳ sản xuất: 3 tháng
Làm nổi bật:

Dây chuyền sản xuất ống thép hg50

,

dây chuyền sản xuất ống thép 100m / phút

,

dây chuyền sản xuất ống thép ISO hfw

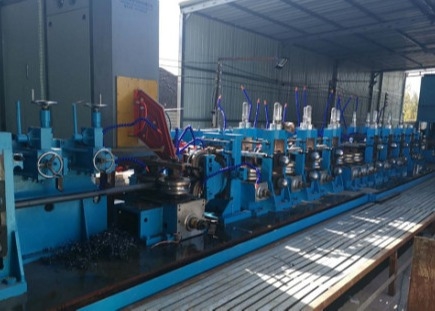

Dòng sản xuất ống hàn tần số cao HG50











HG50 dây chuyền sản xuất ống hàn tần số cao được thiết kế để sản xuất ống hàn của ống tròn 25mm-50mm, độ dày 0,4-1,5mm, ống vuông: 20 * 20mm-40 * 40mm 0,4-1,5mm.và ống biến dạng có kích thước tương ứngSử dụng thiết kế vượt qua cuộn, dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.

Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,Dòng sản xuất HG50 áp dụng kiểu thiết kế lỗ hai bán kính..







Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO 0

  • Các thông số chính và thông số kỹ thuật:



  • Vật liệu Thông số kỹ thuật:

(1) Phù hợp với tiêu chuẩn YB189-64

(2) Vật liệu: thép carbon thấp và thép hợp kim thấp cho xây dựng

(3) Tính chất cơ học: σb≤ 520Mpa,σs≤365MPa

(4) Chiều rộng dải: 100-160mm

(5) Độ dày dải:0.4-1,5mm

(6)Trường kính bên trong của cuộn:φ480 φ520mm

Độ kính bên ngoài của cuộn dây:φ1000??φ1800mm

Trọng lượng cuộn dây: ≤1,5T

(二) Thông số kỹ thuật của ống hàn:

  • Bơm tròn:25mm-50mm 0,4-1,5mm
  • Bơm vuông: 20*20mm-40*40mm 0,4-1,5mm

(2) Độ dài cắt cố định: 4-12m

(3) Độ chính xác cắt ống: 0-3mm

  • Tốc độ hình thành: 30-100m/min





  • Quá trình cho dây chuyền sản xuất



Loading coil → Uncoiling →Cutting and Welding →Horizontal Spiral Accumulator →Forming, HF welding, Deburring, Cooling, Sizing, Straightening →STD Cưa cắt lạnh →Transmission → Packing → Storage







Phần chính:



Không, không. Tên Số lượng Đơn vị
1 Uncoiler ((cúp hình nón) 1 miếng
2 Máy cắt và hàn tự động 1 miếng
3 Bộ tích tụ xoắn ốc Dia 3.5M 1 miếng
4 Máy chế biến và kích thước 1 miếng
5 Cây cưa lạnh 1 tập hợp
6 Bàn cuộn, băng ghế và đóng gói đơn giản 18 m tập hợp
7 150KW Máy hàn tần số cao 1 tập hợp






Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO 1Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO 2Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO 3

Dây chuyền sản xuất ống thép Hfw Hg50 100m / phút ISO 4



ERW Tube Mill Mô hình khác



Mô hình Phạm vi đường kính Độ dày ống Tốc độ đúc ((m/min) Sức mạnh động cơ ((KW) Khu vực cơ khí
(m3)
HG20 8-20MM 0.3-1MM 30-120 55 7×50
HG32 12-32MM 0.3-2.0MM 30-120 75 7×50
HG50 16-50MM 0.8-2.5MM 30-110 110 7×60
HG60 20-60MM 0.8-3MM 30-100 132 7×65
HG76 12-76MM 1-3MM 30-100 320 8×80
HG89 32-89MM 1-4MM 30-80 350 8×80
HG114 45-114MM 1.5-5.0MM 30-60 400 10×100
HG165 60-165MM 3-7MM 30-50 600 10×110
HG219 114-219MM 4-8MM 20-40 800 12×150
HG273 114-273MM 4-10MM 15-30 1000 18×160
HG325 165-325MM 4-12MM 10-30 1200 18×180
HG426 165-426MM 4-16MM 8-25 1400 18×180
HG508 219-508MM 4-20MM 8-20 2000 21×180


Dịch vụ của chúng tôi

1.) Chúng tôi sẽ gửi kỹ sư để lắp đặt và đào tạo công nhân của bạn làm thế nào để vận hành máy này một cách chính xác.
2) Nhóm bảo hành
Bảo hành chất lượng một năm, bảo hành sửa chữa suốt đời. Trong thời gian bảo hành chất lượng, ngoại trừ các lỗi do lỗi của con người, các bộ phận sửa chữa sẽ được cung cấp miễn phí.Sau thời gian đảm bảo chất lượng, chỉ tính phí phụ tùng.
3.) Chúng tôi cung cấp dịch vụ bán hàng trước và sau bán hàng.
Dịch vụ trước bán hàng: thiết kế xưởng và thiết kế sản lượng sản xuất
Dịch vụ sau bán hàng: lắp đặt và đào tạo, và kỹ sư có tay nghề để làm việc.
4) Chúng tôi cũng có thể gửi kỹ sư làm việc cho bạn serval tháng hoặc 1 năm.
5Chúng tôi cung cấp dịch vụ thiết kế trước khi bán cho toàn bộ dự án sản xuất ống thép không gỉ / sản xuất ống thép carbon.
6.) Chúng tôi sẽ chịu trách nhiệm cho việc tải và vận chuyển.
