| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Tengtian |
| Chứng nhận: | CE / ISO |
| Số mô hình: | HG25 |

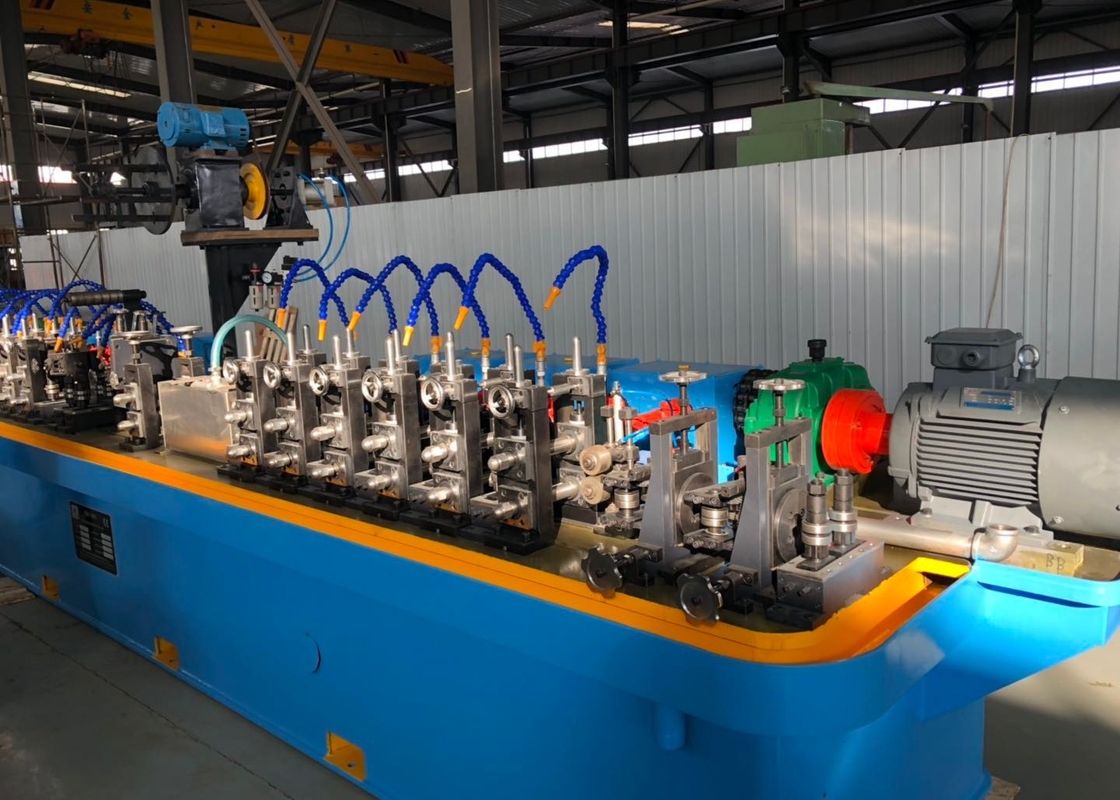

Hfw đường ống tròn 12mm - 25mm dây chuyền sản xuất ống thép
Hfw đường ống tròn 12mm - 25mm dây chuyền sản xuất ống thép được thiết kế để sản xuất các đường ống hàn của đường ống tròn 12mm-25mm, độ dày 0,2-0,4mm, đường ống hình vuông: 10 * 10mm-20 * 20mm 0,2-0,4mm.và ống biến dạng có kích thước tương ứngSử dụng thiết kế vượt qua cuộn, dây chuyền sản xuất có thể sản xuất ống thép hàn với chế biến chất lượng tốt và lắp ráp chính xác cao.
Theo hướng dẫn thiết kế để cải thiện tính chất hoạt động & môi trường và tính chất an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao,Dòng sản xuất HG50 áp dụng kiểu thiết kế lỗ hai bán kính..
I. Các thông số chính và thông số kỹ thuật:
(1) Phù hợp với tiêu chuẩn YB189-64
(2) Vật liệu: thép carbon thấp và thép hợp kim thấp cho xây dựng
(3) Tính chất cơ học: σb≤ 520Mpa,σs≤365MPa
(4) Chiều rộng dải: 35-80mm
(5) Độ dày dải:0.2-0.4mm
(6)Trường kính bên trong của cuộn:φ480 φ520mm
Độ kính bên ngoài của cuộn dây:φ1000??φ1800mm
Trọng lượng cuộn dây: ≤ 1,0T
Thông số kỹ thuật của ống hàn:
(1) ống tròn:12mm-25mm 0.2-0.4mm
Bụi vuông: 10*10mm-20*20mm 0.2-0.4mm
(2) Độ dài cắt cố định: 4-12m
(3) Độ chính xác cắt ống: 0-3mm
II. Quá trình cho dây chuyền sản xuất
Loading coil → Uncoiling →Cutting and Welding →Horizontal Spiral Accumulator →Forming, HF welding, Deburring, Cooling, Sizing, Straightening →STD Cưa cắt lạnh →Transmission → Packing → Storage
Phần chính:
| Không, không. | Tên | Số lượng | Đơn vị |
| 1 | Uncoiler ((cúp hình nón) | 1 | miếng |
| 2 | Máy cắt và hàn tự động | 1 | miếng |
| 3 | Bộ tích tụ xoắn ốc Dia 3.0M | 1 | miếng |

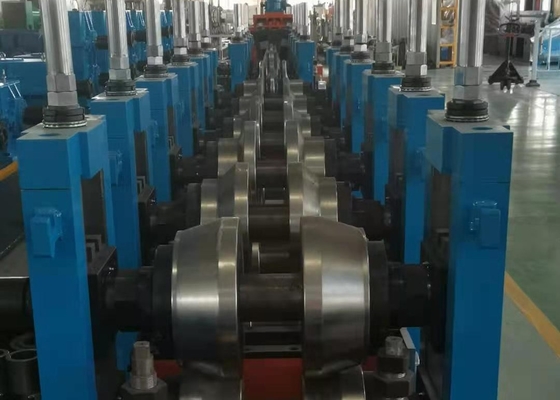

| 4 | Máy chế biến và kích thước | 1 | miếng |
| 5 | Cây cưa lạnh | 1 | tập hợp |
| 6 | Bàn cuộn, băng ghế và đóng gói đơn giản | 18m | tập hợp |
| 7 | Máy hàn trạng thái rắn tần số cao 100KW | 1 | tập hợp |
ERW Tube Mill Mô hình khác
| Mô hình | Phạm vi đường kính | Độ dày ống | Tốc độ đúc ((m/min) | Sức mạnh động cơ ((KW) | Khu vực cơ khí (m3) |
| HG20 | 8-20MM | 0.3-1MM | 30-120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
| HG50 | 16-50MM | 0.8-2.5MM | 30-110 | 110 | 7×60 |
| HG60 | 20-60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10×100 |
| HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10×110 |
| HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
Dịch vụ của chúng tôi
1.) Chúng tôi sẽ gửi kỹ sư để lắp đặt và đào tạo công nhân của bạn làm thế nào để vận hành máy này một cách chính xác.
2) Nhóm bảo hành
Bảo hành chất lượng một năm, bảo hành sửa chữa suốt đời. Trong thời gian bảo hành chất lượng, ngoại trừ các lỗi do lỗi của con người, các bộ phận sửa chữa sẽ được cung cấp miễn phí.Sau thời gian đảm bảo chất lượng, chỉ tính phí phụ tùng.
3.) Chúng tôi cung cấp dịch vụ bán hàng trước và sau bán hàng.
Dịch vụ trước bán hàng: thiết kế xưởng và thiết kế sản lượng sản xuất
Dịch vụ sau bán hàng: lắp đặt và đào tạo, và kỹ sư có tay nghề để làm việc.
4) Chúng tôi cũng có thể gửi kỹ sư làm việc cho bạn serval tháng hoặc 1 năm.
5Chúng tôi cung cấp dịch vụ thiết kế trước khi bán cho toàn bộ dự án sản xuất ống thép không gỉ / sản xuất ống thép carbon.
6.) Chúng tôi sẽ chịu trách nhiệm cho việc tải và vận chuyển.
