Thông tin chi tiết sản phẩm:
Thanh toán:
|
Vật chất: | Thép cacbon thấp và thép xây dựng hợp kim thấp | Hàng hiệu: | TENGTIAN |
---|---|---|---|
Tốc độ chạy: | F200x200 | Ống vuông: | 80x80—200x200mm |
Độ dày sản phẩm: | 3-8mm | Sự bảo đảm: | Một năm |
Kiểu hàn: | Hàn tần số cao | Trọng lượng cuộn dây tối đa: | 16 tấn |
Điểm nổi bật: | máy nghiền erw tự động hoàn toàn,máy nghiền erw ống vuông 70x70,máy nghiền ống hàn chính xác |
I. tổng quan về sản xuất

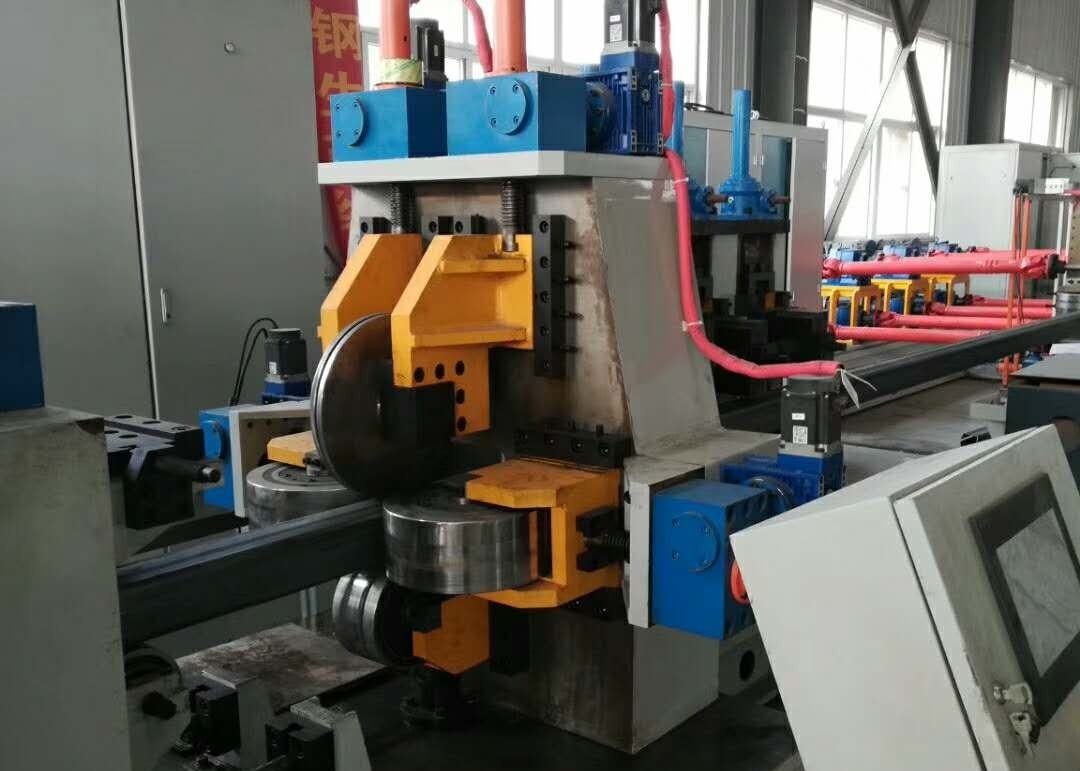

Dây chuyền sản xuất ống hàn cao tần chính xác cao F200x200 chủ yếu tạo ra sản phẩm ống vuông kích thước 70x70-200x200mm, độ dày từ 3.0-8.0mm. điều khiển bằng PC hoặc điều khiển máy tính, công nghệ tiên tiến, vận hành và bảo trì thuận tiện, và đạt cấp độ quốc tế vào đầu những năm 90, đối với cấp độ hàng đầu trong nước.
KIỂU HÌNH THÀNH: ĐỊNH DẠNG TRỰC TIẾP
II.Các bộ phận chính của dây chuyền:
Không. | Tên | Định lượng |
1 | xe tải | 1 |
2 | một lò xo thủy lực hình nón | 1 |
3 | máy đầu thẳng | 1 |
4 | máy san lấp mặt bằng | 1 |
5 | máy cắt và máy hàn tự động | 1 |
6 | tích lũy ngang | 1 |
7 | nhà máy định hình và định cỡ | 1 |
số 8 | máy phay cưa | 1 |
9 | bảng chạy 30M | 1 |
10 | Trạm thủy lực | 1 |
11 | Máy hàn rắn 1000kw | 1 |
12 | máy xếp chồng tự động | 1 |
13 | Con lăn | 1 |
III.Các đặc điểm chính của thiết bị:
Trong một khoảng thời gian rất ngắn để hoàn thành việc điều chỉnh con lăn, cực kỳ giảm thời gian thay con lăn khi thay thế sản phẩm, do đó nâng cao hiệu quả và giảm chi phí sản xuất;
Do thiết bị sử dụng một bộ khuôn kết hợp, tạo ra các thông số kỹ thuật khác nhau của ống, chỉ cần điều chỉnh, không cần thay đổi, tỷ lệ tiết kiệm con lăn trên 90%, do đó giảm chi phí của con lăn
Với điều chỉnh động cơ, giảm đầu vào của công cụ và thiệt hại cho thiết bị khi thay đổi cuộn, cải thiện tuổi thọ của thiết bị.
Do cấu trúc của cuộn hỗn hợp, điểm tiếp xúc giữa cuộn và dải thay vì tiếp xúc dòng ban đầu, giảm mài mòn cuộn và nâng cao tuổi thọ của cuộn.
Nguyên liệu, thành phẩm, quy trình và cấu hình người dùng
1, Điều kiện nguyên liệu:
(1) GB700-88GB1591-88)
Thép cuộn cán nóng hoặc cán nguội (đáp ứng GB700-88, GB1591-88)
Sức mạnh năng suất của nguyên liệu thô: σs≤345Mpa
Độ bền kéo của vật liệu thô: σb≤560 Mpa
(3) Độ dày của dải:
Độ dày ống vuông 3-8mm (GB708-88)
(4) chiều rộng dải thép: 270-800mm (± 0,2mm)
(5) đường kính bên trong của cuộn thép: Φ508-Φ760mm
(6) đường kính cuộn dây thép: Φ1100-Φ2000mm
(7) trọng lượng cuộn dây tối đa: 16TON
2 dải kích thước ống
(1) ống vuông: 70x70—200x200mm
(2) độ dày sản phẩm:
ống hình vuông và hình chữ nhật: 3.0-8.0mm
(3) chiều dài: 4-12M
(4) tốc độ: 20-40m / phút
(5) 1800KW 380V 50Hz 3 PHASE
3, quy trình sản phẩm
Nguyên liệu (dải) - ô tô tải --- lò hơi - Cắt và hàn- cấp liệu - Vật liệu lưu trữ - san lấp mặt bằng thụ động - cán định hình - hàn tần số cao - loại bỏ gờ hàn ----- làm mát - định cỡ - thô duỗi thẳng - cắt chiều dài - sưu tập
Thời kỳ sản xuất:
8 tháng sau khi ký hợp đồng
Pđiều khoản ayment:
30% TT như khoản thanh toán trước sau khi ký hợp đồng
70% TT thanh toán trước khi giao hàng
************************************************** *******************
Tất cả các thông số kỹ thuật ống vuông và ống chữ nhật đều sử dụng bộ trục cuốn, không cần thay thế, điều chỉnh bằng mô tơ.
************************************************** *******************
Dịch vụ trước khi bán hàng:
· Chúng tôi có thể cung cấp hình ảnh của thiết bị đã hoàn thành trước khi giao hàng để đảm bảo tính xác thực của sản phẩm của chúng tôi.
· Nếu chính sách hiện tại không cho phép người bán rời Trung Quốc và đến quốc gia của khách hàng để gỡ lỗi thiết bị, chúng tôi sẽ cung cấp hướng dẫn trực tuyến từ xa cho kỹ sư của người mua và cố gắng hết sức của người bán để cung cấp bố cục rõ ràng và đầy đủ để giúp người mua lắp đặt và vận hành thiết bị.
· Nếu chính phủ Trung Quốc có thể cho phép người bán rời khỏi Trung Quốc và đến quốc gia của khách hàng để gỡ lỗi thiết bị, chúng tôi sẽ cử kỹ sư đến đó như mô tả bên dưới:
Thiết bị đến tay người mua, nhân viên dịch vụ kỹ thuật tại hiện trường gỡ lỗi, bảo trì, vận hành thiết bị, vận hành thử, hướng dẫn vận hành và bảo trì, chịu trách nhiệm đào tạo kỹ thuật cho nhân viên vận hành và bảo trì thiết bị của người mua.
Thời gian gỡ lỗi là một tháng, trong vòng một tháng Người mua cần trả lương cho kỹ sư 150,00 USD một ngày cho một người, việc cung cấp các bộ điều khiển cho chuyến đi khứ hồi, cũng cần cung cấp chi phí địa phương, như thức ăn, phòng và chuyển đổi. người mua lý do, trì hoãn thời gian gỡ lỗi, người mua cần phải trả cho kỹ sư USD 150,00 một người một ngày.
Số lượng kỹ sư vận hành thử thiết bị: Ít nhất ba người.
Dịch vụ sau bán hàng:
Người sử dụng tuân thủ các quy tắc, trong điều kiện thiết bị hoạt động bình thường, kể từ 12 tháng kể từ ngày thiết bị xuất xưởng, như tác động tích cực đến chất lượng sử dụng, hư hỏng bộ phận dẫn đến thiết bị không thể hoạt động bình thường, nhà máy sẽ cho sửa chữa hoặc thay thế miễn phí.
Thời gian gỡ lỗi là một tháng, trong vòng một tháng Người mua cần trả lương cho kỹ sư 150,00 USD một ngày cho một người, việc cung cấp các bộ điều khiển cho chuyến đi khứ hồi, cũng cần cung cấp chi phí địa phương, như thức ăn, phòng và chuyển đổi. người mua lý do, trì hoãn thời gian gỡ lỗi, người mua cần phải trả cho kỹ sư USD150,00 một người một ngày.
Số lượng kỹ sư vận hành thử thiết bị: Ít nhất ba người.
