| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Tengtian |
| Chứng nhận: | CE / ISO |
| Số mô hình: | HG76 |

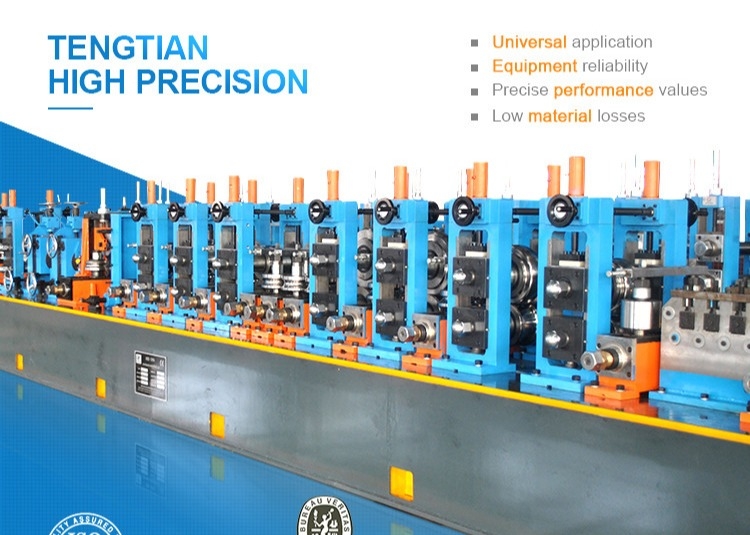

Máy lăn đường ống hình chữ nhật cao độ chính xác
Máy xay HG76 được sử dụng để sản xuất ống tròn Φ25mm-Φ76mm với độ dày 1,0mm-4.0mm từ dải cuộn cuộn lạnh và nóng bằng cách không đóng ống trống với hàn tiếp theo của nó vào ống, sưởi ấm cạnh bằng máy hàn tần số cao trạng thái rắn, hàn đường dọc trong cuộn máy hàn ống, làm mát,Xét thêm kích thước hoặc hình dạng và cắt trực tiếp của ống vô tận theo chiều dài đo.
Máy xay ống chính xác cao có một số lợi thế như sau:
giữa các bước nhảy cao cấp 0.01Khoảng cách giữa khung và đường trượt ≤0,02mm, độ dọc khung ≤0.05, mỗi khung ngang nhau ≤0,1mm
đường kính ống thép và sai số tròn ≤0,08mm.
Quá trình sản xuất:
vật liệu ((vòng cuộn thép) → uncoiler→shear and welder→horizontal ((hoặc cage) accumulator→forming mill→
HF máy hàn đất→máy cắt tỉa→đặt thẳng (đầu gà tây)→cắt máy→chạy ra khỏi bàn
Các thông số cơ bản:
| Đứng của máy móc hình thành | 7 |
| Đứng của nhà máy đo | 5 |
| Vật liệu trục | 40Cr |
| đường kính ống tròn | 19-76mm |
| Độ dày ống tròn | 1.5-3.0mm |
| Kích thước ống vuông | 15×15-60×60mm |
| Độ dày ống vuông | 1.5-2.0mm |
| Mô hình | Phạm vi đường kính | Độ dày ống | Tốc độ đường dây ((m/min) |
| HG20 | 8-25,4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4,5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
Áp dụng nguyên liệu thô của nhà máy ống erw
Thép carbon thấp, thép hợp kim thấp, thép kẽm, thép không gỉ, vv
