Máy hàn ống ERW tốc độ cao, máy hàn ống 3 cụm từ

Máy hàn ống ERW tốc độ cao, máy hàn ống 3 cụm từ
Máy hàn ống ERW tốc độ cao, máy hàn ống 3 cụm từ Máy hàn ống ERW tốc độ cao, máy hàn ống 3 cụm từ

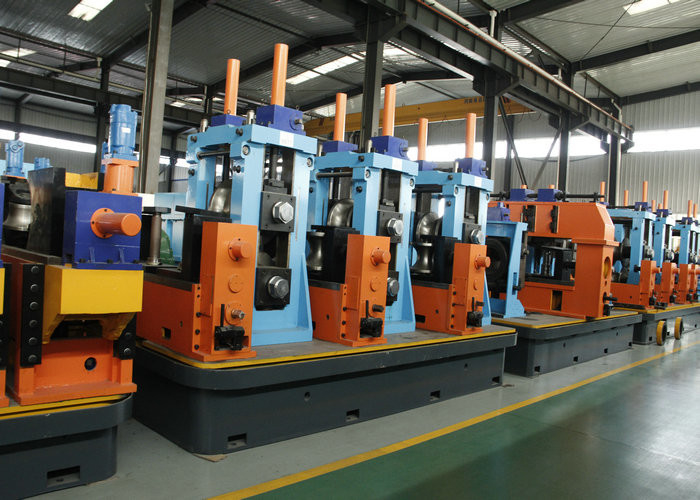

Hình ảnh lớn :  Máy hàn ống ERW tốc độ cao, máy hàn ống 3 cụm từ

Thông tin chi tiết sản phẩm:
Nguồn gốc: HEBEI, TRUNG QUỐC
Hàng hiệu: Tengtian
Chứng nhận: CE, ISO9001, BV
Số mô hình: HG273
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiated
chi tiết đóng gói: Xuất khẩu không thấm nước và đóng gói Seaworthy.
Thời gian giao hàng: 3 tháng
Điều khoản thanh toán: L / C, T / T, Western Union,
Khả năng cung cấp: 50 bộ mỗi năm
Chi tiết sản phẩm
Đường kính ống: 114-273mm tốc độ sản phẩm: Tối đa 50m / phút
Vật chất: thép carbon, thép không gỉ, thép hợp kim thấp Cưa cắt: Cắt cưa ma sát
thiết bị sâu: Tối đa.80m / phút độ dày ống: 4.0-10.0mm
Điểm nổi bật:

nhà máy ống liền mạch

,

dây chuyền sản xuất ống hàn

Quy trình công nghệ:

Cuộn dây di chuyển → cuộn dây cài đặt → tháo cuộn → cắt và hàn mông → dẫn hướng theo chiều ngang → cho ăn → lưu trữ → xả (hệ thống điều khiển điện và hệ thống thủy lực) → hình thành → hàn → kích thước → cưa cưa → chạy ra bàn trên đường lăn.

Thành phần của thiết bị

1. Uncoiler hai đầu:

Phanh được điều khiển bởi xi lanh và mô hình của xi lanh là SC80X25FA.

(1) Tối đa trọng lượng của cuộn dây: 5T

(2) Đường kính trong của cuộn dây: 440-510mm

(3) Độ dày dải: 5.0mm

(4) Tối đa chiều rộng của cuộn dây: 400mm

2. Máy cắt thủy lực hai cột:

(1) Chiều rộng dải thép cần cắt: ≤400mm

(2) Độ dày dải thép cần cắt: ≤5mm

(3) Phương pháp cắt: công suất xi lanh thủy lực

(4) Công suất động cơ bơm: 5,5Kw

3. Thiết bị lưu trữ bao gồm bộ tích xoắn ốc và bộ tích lũy lồng, bạn có thể chọn từ chúng:

3-1. Bộ tích lũy xoắn ốc (ø5m): Bao gồm các phần sau (1) - (5)

(1) Khay lật thấp:

Nó được tạo thành từ khung, con lăn cấp và con lăn dọc. Con lăn cấp độ hỗ trợ thép dải, và con lăn thẳng đứng có thể điều chỉnh và dẫn hướng dải, nó phù hợp với băng thông≤400mm.

(2) Làm phẳng và cho ăn máy:

Phần xoay bao gồm hộp số và khớp nối phổ quát. Cơ sở là kết cấu thép. Nó phù hợp với băng thông≤400mm. Với phanh khí nén và động cơ 18,5KW.

(3) Tích lũy:

Được sử dụng để lưu trữ, tải và dỡ và lái dải, bao gồm phần năng lượng, bên trong đường ray, con lăn thẳng đứng, con lăn cấp độ, con lăn chặn đường bên ngoài, con lăn chặn ăn. Phần xoay bao gồm động cơ, hộp số và khớp nối phổ quát.

(4) Khay lật cao:

Bao gồm khung, con lăn cấp và con lăn dọc. Nó phù hợp với băng thông≤400mm.

(5) Hộp điều khiển điện:

Bộ tích lũy 3-2.Cage: Bao gồm các mục sau (1) - (3)

(1) Máy cho ăn:

Máy cấp liệu kẹp và cho ăn hai trục được tạo thành từ việc lái xe, kẹp, chặn con lăn. Nó phù hợp với băng thông≤400mm.

(2) Lồng thu thập vật liệu:

Được sử dụng để lưu trữ, tạo thành hàng rào thép, lan can thép, người làm biếng, con lăn cấp độ, và chakpa của tâm trí.

(3) Hộp điều khiển điện:

Việc sản xuất ban đầu chính và các bộ phận mặc của thiết bị điện tử phù hợp với GB. Hệ thống bốn pha bốn dây.

4. Động cơ chính của máy nghiền:

(1) Phần hình thành: bảy đơn vị con lăn kiểu giàn

(2) Phần hàn: Hàn cảm ứng tần số cao trạng thái rắn

(3) Phần làm mát: làm mát chất làm mát

(4) Phần hoàn thiện: con lăn kiểu năm đơn vị

Thông số kỹ thuật chính của dây chuyền làm ống

(1) Đường kính ống: φ60-ø120mm

(2) Độ dày thành ống: 2.0-5.0mm

(3) Động cơ điện: Phần hình thành: 110Kw, Phần hoàn thiện: 132Kw.

(4) Đường kính trục lăn cấp: ø100, Vật liệu 40Cr

(5) Đường kính trục lăn dọc: ø70, Vật liệu 40Cr

5. Tần số cao trạng thái rắn:

(1) Kiểu máy: GGP400-0.2-HC

(2) Công suất đầu vào: 3p, 380V, 50HZ

(3) Công suất đầu ra: 400KW

6. Máy cưa điều khiển bằng máy tính:

(1) Độ chính xác của thang đo: ± 3 mm

(2) Chiều dài quy mô: 4-8m

(3) Tốc độ tối đa: 70m / phút

(4) Cưa chuyển động: khí nén (đong đưa)

(5) Sử dụng lưỡi cưa kim loại tròn

7. Bảng thanh toán:

Model: Truyền tải trên đường lăn, đảo chiều bằng khí nén (với động cơ 3Kw, 6 lớp)

ERW Tube Mill Model khác

Mô hình Phạm vi đường kính Độ dày ống Tốc độ đường truyền (m / phút)
HG20 8-25,4MM 0,3-1,2MM 120
HG32 10-32MM 1,4-1,5MM 120
HG50 16-76MM 0,7-2,5MM 30-120
HG76 25-76MM 1-4MM 30-100
HG89 32-89MM 1-4,5MM 30-80
HG114 45-114MM 1,5-5,0MM 30-60
HG165 60-165MM 3-7MM 30-50
HG219 114-219MM 4-8MM 20-40
HG273 114-273MM 4-10MM 15-30
HG325 165-325MM 4-10MM 10-30
HG426 165-426MM 4-12,7MM 8-25
HG508 219-508MM 4-16MM 8-20

triển lãmkhách hàng

Dịch vụ của chúng tôi

1) Chúng tôi sẽ gửi kỹ sư để cài đặt và đào tạo nhân viên của bạn cách vận hành máy này đúng cách.

2) Đội bảo hành

Đảm bảo chất lượng một năm, bảo hành trọn đời. Trong thời hạn bảo hành chất lượng, ngoại trừ các lỗi do lỗi của con người, các bộ phận sửa chữa sẽ được cung cấp miễn phí. Sau thời gian đảm bảo chất lượng, chỉ tính chi phí của phụ tùng.

3) Chúng tôi cung cấp dịch vụ trước và sau bán.

dịch vụ trước khi bán: thiết kế nhà xưởng, và thiết kế đầu ra sản xuất

dịch vụ sau bán hàng: lắp đặt và đào tạo, và kỹ sư lành nghề để làm việc.

4) Chúng tôi cũng có thể gửi kỹ sư làm việc cho bạn vài tháng hoặc 1 năm. Kỹ sư sẽ giúp bạn cải thiện sản lượng, giảm chất thải và giảm chi phí.

5) Chúng tôi cung cấp dịch vụ bán trước - Thiết kế cho toàn bộ dự án để làm ống thép không gỉ / làm ống thép carbon.

6) Chúng tôi sẽ chịu trách nhiệm cho việc tải và vận chuyển.
