| Nguồn gốc: | HEBEI, CHINA |
| Hàng hiệu: | Tengtian |
| Chứng nhận: | CE, ISO9001, BV |
| Số mô hình: | HG76 |
MÔ TẢ CÔNG TY
Công ty chúng tôi là nhà sản xuất chuyên nghiệp các thiết bị hàn ống cao tần, máy cán nguội, thiết bị cắt tốc độ cao, thiết bị tạo hình lạnh chính xác, thiết bị hàn ống thép không gỉ và các loại mặt cắt phức tạp. Đây là một trong những nhà máy đặc biệt trong nước sớm nhất được tham gia vào việc chế tạo thiết bị ống hàn tại Trung Quốc.
CÁC THÔNG SỐ KỸ THUẬT
| Đặc điểm kỹ thuật: | Φ76 × 8,2 |
| Đường kính ống: | Φ13 ~ Φ76mm |
| Độ dày ống: | 3 ~ 8.2mm |
| Vật liệu ống: | Q195, Q215, Q235 |
| Tốc độ hàn: | 10 ~ 30M / phút |
Đặc điểm kỹ thuật
| Mô hình | Đường kính (mm) | Độ dày (mm) | Tốc độ (m / phút) | Công suất chính (kw) | Máy hàn HF (KW) | Diện tích (m2) |
| HG32 | 10-32 | 0,4-1,5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0,6-2,5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1,5-5,0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12,7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
Thủy lực Decoiler
1. Tải Công suất: 4000kg
2. Chiều rộng cuộn: 150 410mm
3. Độ dày: 2.0mm 5.0mm
4. Đường kính bên trong: ø500mm ø700mm
5. Đường kính ngoài: ø1000mm ø1500mm
Cung cấp năng lượng
1. Thiết bị Công suất động cơ: 132kw x 2+ 45kw + 30kw + 30kw = 369kw
2. Công suất của trạm HF: 400kw
Máy cắt và hàn phía trước
Đảm bảo cho ăn liên tục của vật liệu
Lồng Accumulator
1. tích lũy công suất: 150 300mm
2. Tốc độ cho ăn: ≥ 100m / phút
3. Điều chỉnh thủ công
4. Công suất động cơ: 30kw
Máy làm thức ăn & làm phẳng & cuộn
1. Hai con lăn cho ăn và năm con lăn phẳng

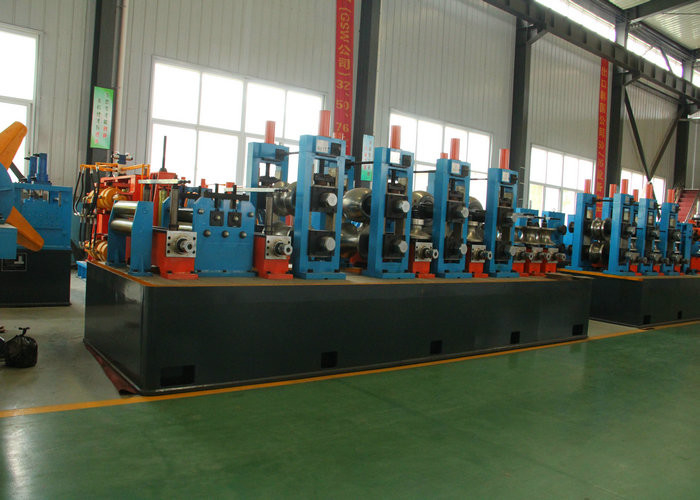

2. Hình thành máy
--- con lăn ngang trạm: 7 bộ
Trục lăn: ø100mm, 40Cr
Chất liệu con lăn: thép 45 #
--- dọc con lăn trạm: 9 bộ
Trục lăn: ø60mm, 40Cr
Chất liệu con lăn: thép 45 #
--- Hộp số ổ đĩa: 7 bộ
Bánh răng: 40CrMnTi và 40Cr, trục: 40Cr
14 bộ trục truyền
--- Đùn và thu gom phế liệu
--- Thiết bị làm sạch Burr
--- Kích thước thiết bị
--- Thiết bị thẳng
Hệ thống làm mát nước
Trạm HF
1. Nguồn cung cấp: 380V / 220V, 50HZ
2. Công suất: 300KW
Hệ thống lái xe chính
1. Main Motor: dòng Z4, DC 132KW
2. Giảm tốc chính: ZQ750-10.35
Cưa CNC bay
1. độ dày cắt: 2.0mm 5.0mm
2. Chiều dài cắt: 4 8m
3. Cắt OD: ø48 ø130mm
4. tốc độ cắt: 6-8 cắt / phút
5. Dung sai cắt: ≤ 6mm
6. Công suất động cơ: 45 kw, động cơ AC loại 2
