| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | TENGTIAN |
| Chứng nhận: | ISO9001/BV/CE |
| Số mô hình: | HG50 |
Mô tả sản phẩm
Dòng cán ống của chúng tôi có thể sản xuất nhiều loại ống hàn, chẳng hạn như H32 H50 H76 H127.

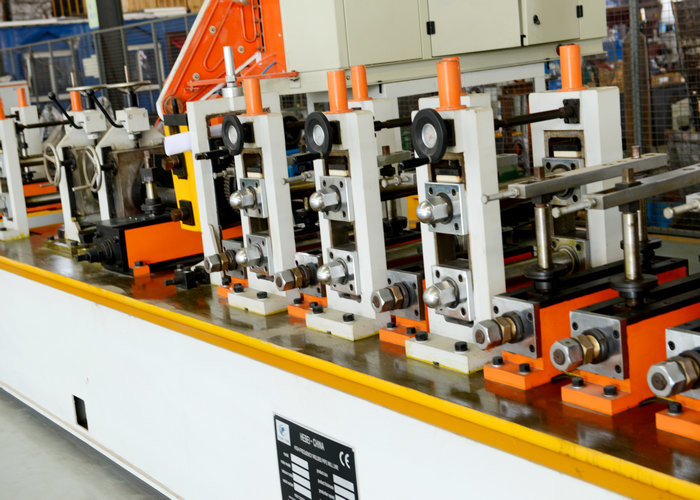

Lấy ví dụ dây chuyền cán ống H50
Các đường dây cán ống được thiết kế để sản xuất ống trònΦ16mm-Φ50mmvới độ dày:0.5mm25mmtừ dải cuộn cuộn lạnh và nóng bằng cách không đóng ống trống với việc hàn sau đó thành ống, làm nóng cạnh bằng máy hàn tần số cao trạng thái rắn,hàn đường dọc trong cuộn máy hàn ống, làm mát, kích thước hoặc hình dạng tiếp theo và cắt dòng của ống vô tận trong chiều dài đo.
Sản phẩm hoàn thành sẽ được làm bằng ống tròn, vuông hoặc hình chữ nhật.
Những gì là các đặc điểm của đường dây cán ống?
1Nó hỗ trợ nhiều loại vật liệu như thép carbon, GI và những vật liệu khác.
2Một dây chuyền cán ống có thể tạo ra một loạt các kích thước ống bằng cách thay đổi khuôn.
3Một máy có thể được sử dụng để làm ống vuông, ống tròn bằng cách thay đổi khuôn.
4.The ống được sản xuất bởi loại dây chuyền cuộn ống có thể được sử dụng trong nhiều lĩnh vực như ống nước, ống dây và những người khác
Dòng chảy làm việc của dây chuyền lăn stube là gì
SteelTape→→ Double-head uncoiler →→Strip-head Cutter and welder→→Spiral accumulator→→Forming section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller)+ Removing External and internal burr→→Cooling unit →→ Sizing unit and straightener →→Flying saw under computer-control →→ Run-out table
Các thông số kỹ thuật của đường dây cán ống là gì?
|
tên |
dây chuyền cán ống |
|
a) Thông số kỹ thuật của ống thép |
|
|
Chiều kính ống: |
Ø16ØØ50mm |
|
Độ dày ống: |
0.5 ∙ 2.5mm |
|
Bơm vuông: |
14X14mm ¥40X40mm |
|
ống hình chữ nhật: |
10X20mm ¥40X50mm |
|
Độ dày ống: |
0.5 ∼2.0mm |
|
Chiều dài ống: |
6-9m |
|
Độ khoan dung chiều dài: |
0-3mm |
|
b) Thông số kỹ thuật của băng thép |
|
|
Vật liệu: |
Thép carbon thấp (δb≤500Mpa, δs≤235Mpa) |
|
Vải thép: |
|
|
Chiều kính bên trong: |
Φ580-Φ610mm |
|
Chiều kính bên ngoài: |
Φ900-1500mm |
|
Độ rộng thép dải: |
60mm-200mm |
|
Độ dày thép dải |
0.5mm-2.5mm |
|
Trọng lượng tối đa: |
3.0 tấn |
|
c) Điện |
|
|
Năng lượng động: |
AC380V±10%, 3phase, 50Hz±10% |
|
Năng lượng điều khiển: |
AC220V±10%, một pha, 50Hz ±10% |
|
Công suất lắp đặt điện: |
khoảng 450KW |
|
e) Nước làm mát |
|
|
Lưu trữ cho thiết bị tần số cao: |
15 m3, một bộ |
|
Bể chứa nước làm mát lưu thông: |
15 m3, một bộ |
|
f) Không khí nén |
|
|
Áp lực: |
0.4Mpa |
|
Dòng chảy: |
0.5m3/h |
|
(g) Tốc độ đường dây: |
30-90m/min
|
