Thông tin chi tiết sản phẩm:
Thanh toán:
|
Max.Thickness cho ống vuông: | 0,8-3,0 mm | certification: | CE ISO |
---|---|---|---|
worm gearing: | Tối đa 80 phút / phút | Đường kính ống: | 21 - 63mm |
Vật chất: | thép carbon, thép không gỉ, thép hợp kim thấp | Cưa cắt: | Cưa cắt & cưa cắt ma sát |
Điểm nổi bật: | erw tube mill,slitting line machine |

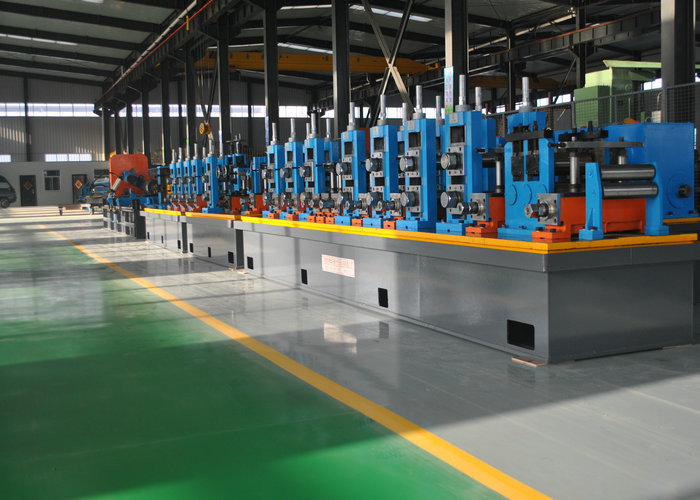

Nhà máy HG20 được thiết kế để sản xuất ống tròn có độ dày Φ8mm-Φ20mm là 0,5-1,5mm từ dải cuộn cán nguội và cán nóng bằng phương tiện trống hình ống hở với hàn tiếp theo của nó vào ống, gia nhiệt cạnh bằng trạng thái rắn thợ hàn tần số cao, hàn đường may theo chiều dọc trong các cuộn của máy hàn ống, làm mát, định cỡ hoặc tạo hình và cắt ống vô tận theo chiều dài đo được.
Máy làm ống ERW Quy trình kỹ thuật:
SteelTape → phay Un-coiler → milling Đầu cắt và đầu hàn → phay Đầu đục xoắn ốc → phay Bộ phận tạo hình (Bộ phận làm phẳng + Bộ điều khiển chính + Bộ tạo hình + Bộ phận hướng dẫn + Bộ phận hàn cảm ứng cao tần + con lăn ép) → mines De-burr khung → làm mát đơn vị → đơn vị Sizing đơn vị và ép tóc → mộc cưa bay dưới sự kiểm soát máy tính → dân tộc bàn chạy ra
Máy nổ:
Không. | Tên của bộ phận dây chuyền sản xuất | Số lượng |
1 | Đầu uncoiler hai đầu | 1 |
2 | Accumulator (Lồng vòng hoặc xoắn ốc ngang) | 1 |
3 | Làm phẳng | 1 |
4 | Khung deburr | 1 |
5 | Con lăn ngang | 13 |
6 | Bánh xe thử nghiệm tốc độ | 1 |
7 | Máy bay điều khiển bằng máy bay | 1 |
số 8 | Chạy ra khỏi bàn | 1 |
9 | Con lăn dọc | 15 |
10 | Đầu của Turk | 1 |
11 | Hộp truyền | 1 |
12 | Trục chính lái xe chính | 7 |
13 | Máy hàn cảm ứng tần số cao | 1 |
Đặc điểm kỹ thuật khác
Mô hình | Đường kính (mm) | Độ dày (mm) | Tốc độ (m / phút) | Công suất chính (kw) | Máy hàn HF (KW) | Diện tích (m2) |
HG32 | 10-32 | 0,4-1,5 | 30-100 | 250 | 100 | 12x100 |
HG50 | 12-50 | 0,6-2,5 | 30-90 | 300 | 150 | 12x100 |
HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
HG114 | 45-114 | 1,5-5,0 | 30-60 | 400 | 300 | 12x100 |
HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
HG426 | 165-426 | 4-12,7 | 8-25 | 1400 | 800 | 12x100 |
HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
