| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | TENGTIAN |
| Chứng nhận: | ISO9001,BV,CE |
| Số mô hình: | HG76 |

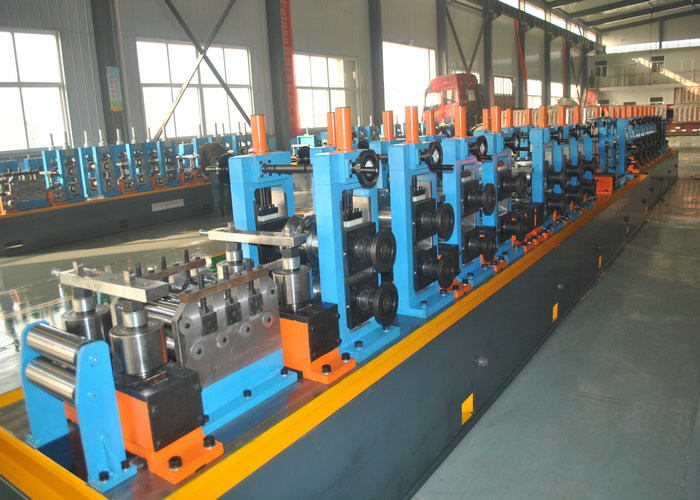

Sản xuất ống sợi thẳng tần số cao được thiết kế để sản xuất ống hàn tần số cao, ống vuông và ống hình đặc biệt.Dòng sản xuất áp dụng công nghệ vượt tiên tiến, PLC hệ thống điều khiển tự động, với hoạt động ổn định, thuận tiện hoạt động và sửa chữa, và đạt đến mức độ tiên tiến trong cùng một ngành công nghiệp trong cấu trúc và độ chính xác.Bao gồm cả thiết bị từ máy tháo cuộn đến bàn chạy ra, tốc độ điều chỉnh theo thông số kỹ thuật của ống thay đổi.
1.1 Vật liệu áp dụng:
(1) Dải thép cán nóng hoặc lạnh (theo GB700-88 hoặc GB1591-88)
(2) Vật liệu:Thép carbon thấp, thép hợp kim thấp ≤345Mpa,b≤610Mpa
(3) Độ dày của dải thép: 1,0-3.0mm (Theo GB708-88)
(4) Chiều rộng của dải thép: 50-200mm
(5) ID của cuộn thép: 400-550mm
(6) O.D của cuộn thép: 800-1200mm
(7) Trọng lượng tối đa của cuộn: 1500kg
1.2 Phạm vi kích thước của ống thép chế biến:
(1) O.D.: 16-63mm
(2) Độ dày tường: 1.0-3.0mm ((đường ống vuông và đường ống hình đặc biệt≤2.0mm)
(3) Chiều dài: 4-8m
1.3 Dòng chảy quy trình sản phẩm (đường ống thép):
Raw material (steel coil) → decoiling → shearing and welding → material accumulating → non-power leveling → forming milling → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → rough straightening → fixed length cutting → finishing pipe
1.4 Tốc độ mài: 20-60m/min
1.5 Năng lượng thiết bị tần số cao: 200 KW
1.6 Thông báo cho người dùng về các phụ kiện cần thiết (chỉ để tham khảo):
(1) Địa điểm thiết bị cơ khí: 50m X 4,5m (chiều dài X chiều rộng)
(2) Địa điểm thiết bị điện: 5m X 4m (chiều dài X chiều rộng)
(3) Cơ sở cơ sở máy (xem bản vẽ cơ sở của nhà cung cấp)
(4) Hai bộ cần cẩu 10 tấn
(5) Nguồn cung cấp điện:
a. Động cơ thiết bị: 75KW + 11KW + 5KW = 91 KW
Động cơ tần số cao: 200 kW
