| Nguồn gốc: | HEBEI, TRUNG QUỐC |
| Hàng hiệu: | Tengtian |
| Chứng nhận: | CE ISO |
| Số mô hình: | HG50 |
Máy hàn ống cao tần là máy hàn ống thẳng, và máy ống khác khác với vị trí hàn của nó. Máy hàn ống cao tần là việc sử dụng xoáy kháng tần số cao là ống nóng chảy và ngưng tụ để sản xuất ống. Máy hàn ống cao tần vì tốc độ hàn, ngày càng nhiều người ở mọi lứa tuổi, như ống dẫn dầu, khí tự nhiên và các ống lớn khác được chế tạo bằng máy hàn ống cao tần.
1.1 erw hàn ống mill / ống máy làm:
Thiết bị này được sử dụng đặc biệt để sản xuất ống hàn thẳng bằng thép không gỉ Φ1-Φ76mm, δ1.5-2.5mm. Nó được làm bằng vật liệu tinh chế với độ chính xác cao và được trang bị cưa cắt chiều dài cố định. Máy chính bao gồm thiết bị tạo hình, hàn, định cỡ và làm thẳng. Các thành phần của thiết bị là từ uncoiler để cố định chiều dài cắt cưa. Tốc độ cán có thể được điều chỉnh tương ứng trong phạm vi phù hợp của đường kính ống và độ dày thành ống.
1.2 Vật liệu áp dụng:
(1) Chất liệu: SUS302 dải thép không gỉ.
(2) Độ dày của dải thép: 1.5-2.5mm (Theo GB708-88)
(3) Chiều rộng của dải thép: 80-240mm (± 0.2mm)
(4) ID của cuộn dây thép: Φ450-Φ550mm
(5) OD của cuộn dây thép: Φ800-Φ1500mm
(6) cuộn trọng lượng tối đa: 2500kgs
1.3 Kích thước của ống thép chế biến:
(1) OD: Φ25-Φ76mm
(2) độ dày tường: 1.5-2.5mm (vuông và hình chữ nhật pipe≤2.0mm)
(3) chiều dài: 4-8m
1.4 sản phẩm (ống thép) quá trình dòng chảy cho BG76 thép không gỉ erw hàn ống mill / ống máy làm:
Nguyên liệu (thép cuộn dây) --- uncoiling --- cắt và kết thúc hàn-phi quyền lực san lấp mặt bằng --- mill-hình --- hàn TIG --- Đánh Bóng burrs bên ngoài của hàn đường may --- làm mát --- kích thước --- khoảng thẳng --- chiều dài cố định cắt --- hoàn thành ống --- chạy ra khỏi nhà máy bảng | máy làm ống | dây chuyền sản xuất máy cán ống | dây chuyền cán ống | nhà máy ống thép carbon | nhà máy ống thép | ống ống mill | nhà máy ống ống mới | hàn ống mill | hàn ống mi

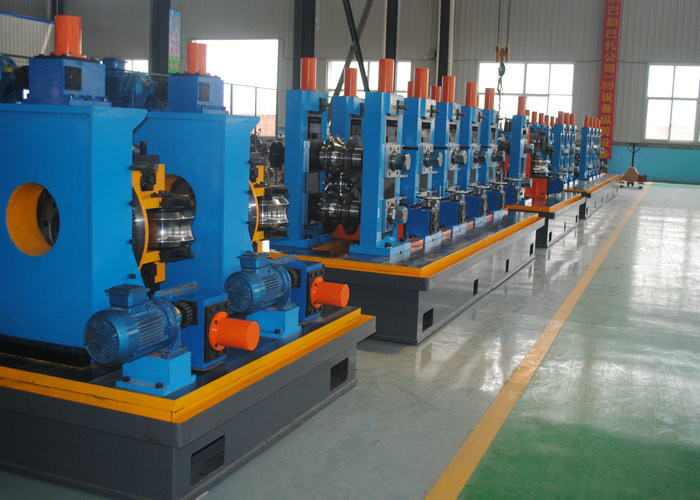

Mô tả máy hàn ống
Máy hàn ống được sử dụng để cấp dải cố định sau khi rạch dòng và nhập nó để tạo thành máy, uốn cong toopenippe bằng con lăn, làm tan chảy các cạnh dải throuh te Tần số cao hiện tại, bóp và hàn ống để được đóng cuộn bóp, cao frenency . Máy làm ống ERW cũng được gọi là máy nghiền ống ERW. Máy làm ống hàn hoàn toàn tự động của Wanxin đứng đầu trong ngành công nghiệp này.
Quy trình kỹ thuật máy hàn ống
ERW Tube Mill Mô hình khác
| Mô hình | Phạm vi đường kính | Độ dày ống | Tốc độ dòng (m / phút) |
| HG20 | 8-25,4MM | 0,3-1,2MM | 120 |
| HG32 | 10-32MM | 1,4-1,5MM | 120 |
| HG50 | 16-76MM | 0,7-2,5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4,5MM | 30-80 |
| HG114 | 45-114MM | 1,5-5,0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12,7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
