Thông tin chi tiết sản phẩm:
Thanh toán:
|
tài liệu: | HRC, CRC, tấm mạ kẽm | Điện áp: | 220/380/415/420 / 440V |
---|---|---|---|
Tốc độ máy nghiền: | Tối đa 80m / phút | Bảo hành: | 1 năm |
Chất liệu lưỡi dao: | SKD11 | Chiều rộng khoan dung: | /-0.05mm |
Kiểm soát: | PLC | Cung cấp dịch vụ hậu mãi: | Kỹ sư có sẵn cho các máy móc thiết bị dịch vụ ở nước ngoài |
Tối đa Dải cắt: | 25 dải | Trọng lượng cuộn: | Tối đa 30 tấn |
Điểm nổi bật: | slitting line machine,sheet metal slitter machine |

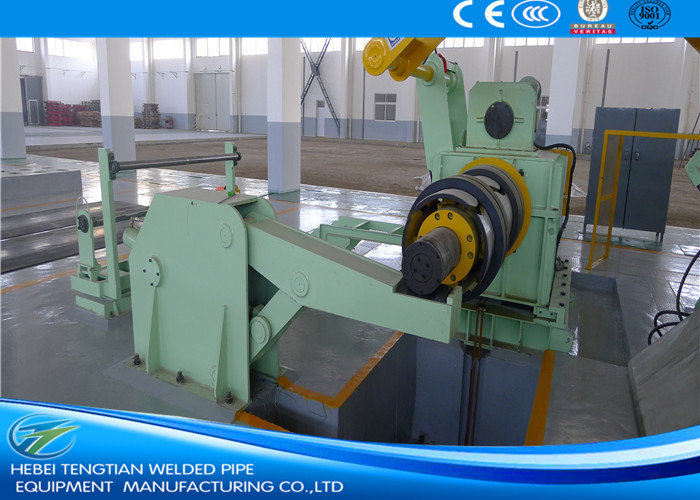

ZJ- (0.6 ~ 5) × 1500mm tự động đầy đủ độ chính xác cao tốc độ thép cuộn dây rạch máy
Giới thiệu:
Công suất của dây thép cuộn dây thép dày trung bình được sử dụng chủ yếu để cắt các cuộn thép dày 0.6 ~ 5mm, 1 ~ 6mm, 2-8mm hoặc 3 ~ 10mm. Và đối với thép cuộn có chiều rộng: 600 ~ 1600 mm, 800 ~ 1800mm hoặc 800 ~ 2000mm vào cuộn dây bé hơn. Thép ray này được sử dụng rộng rãi để chứng minh cuộn dây thép cho máy cán nguội, máy hàn ống, máy cán cuộn ...
Ưu điểm và đặc điểm:
1. Trọng lượng của cuộn thép dày trung bình thường có trọng lượng lên đến khoảng 30 tấn, trong trường hợp này, đôi unreliler tráng kép là cần thiết để nạp cuộn dây nặng như vậy. Double decreller có thể gấp ba lần cho ba loại cuộn dây đường kính tiêu chuẩn quốc tế Φ508mm, Φ610mm, Φ760mm. Đồng thời, decoiler Double mandrel có thể được làm đôi nón mà không có bước có thể hỗ trợ và decoil một loạt các ID khác nhau cuộn dây từ Φ480-800mm cho máy cắt thép đặc biệt.
Quá trình làm việc:
Trục cuộn - Trục cuộn - Trục vít cuộn - Trục nhái - Trục nhúm - Trục nhúm - Trục nhốt - Hole Accumulator (2) - Tách trước / Tensioner / chiều dài con lăn đo - Recoiling / Coils press & separator - Coils-xả - Kiểm soát thủy lực - Điều khiển điện
Thông số kỹ thuật chính
Cuộn dây đầu vào: Thép carbon HR / CR, thép màu, thép mạ kẽm, vv
Máy cưa thép Dải cắt: (0.6-5) mm
Chiều rộng dải: 500 ~ 1500mm
Ống thép Đường kính bên trong cuộn dây: Φ508mm, Φ610mm, Φ760mm
Đường kính tối đa của cuộn dây: Φ2000mm
Trọng lượng tối đa: 30000kg
Ống thép Slitter: Φ250 x 1550mm
Chất liệu của máy cắt đĩa: 6CrW2Si, HRC55-58.
Máy cắt thép Máy: DC 110KW, với trình điều khiển tốc độ DC Eurotherm 590.
Trục đổ lại: Φ508 × 1550mm
Động cơ phản lực: DC 132KW, với trình điều khiển tốc độ dòng Eurotherm 590.
Tốc độ Slitter thép: (0 ~ 80) m / phút, có thể điều chỉnh
Ưu điểm và đặc điểm của máy cuộn dây cuộn dây:
1. Mỗi dây chuyền sản xuất (tấm mỏng rạch đường) được thiết kế và thực hiện theo yêu cầu của khách hàng. Không chỉ điều này, các kỹ sư của chúng tôi cẩn thận suy nghĩ trong đôi giày của khách hàng, đảm bảo toàn bộ cuộn dây kim loại mỏng, mịn, rắn và dễ vận hành.
2. Có một hoặc hai lỗ khoan ở đường rạch giữa dày cuộn, phụ thuộc vào độ dày tối thiểu, tốc độ rạch, các yếu tố vv. Một accumulator hố luôn nằm sau slitter và trước khi căng.
3. Theo yêu cầu chức năng và độ cứng của mỗi bộ phận xả thép, chúng tôi sử dụng cấu trúc thích hợp và sử dụng đúng và đủ vật liệu để làm cho mỗi đơn vị cắt rốn thép cuộn.
4. Kích thước vật liệu và kích cỡ chính xác của dao đĩa, miếng đệm và vòng cao su trên trục cắt cho máy cắt thép của chúng tôi có thể đảm bảo ít gờ, ít cambers (± 0.10mm / m), không dính vào dao và độ rộng khe chính xác (+ -0.05mm).
5.Edge scrap reeler của slitter thép của chúng tôi sử dụng động cơ mô-men xoắn, đảm bảo đồng đều và phế liệu cạnh gió winds up.
6.Để thay đổi dao đĩa nhanh, có thể chọn kép thép slitter. Khi một máy cắt thép đang làm việc, người lao động có thể cài đặt dao vào slitter khác, sau đó chỉ cần trao đổi vị trí của hai dây thép cuộn rạch để tiếp tục làm việc.
7. Nhấn đôi con lăn được cài đặt trên mỗi thiết bị theo sau mỗi lần tích luỹ lỗ, trong trường hợp đầu dập rơi vào lỗ trong khi cho ăn dải băng qua đường cắt thép cuộn.
8.Coils tách và ép-down khung được cài đặt trên recoiler, lái xe thủy lực, báo chí trên recoiling khối chặt chẽ và tự động di chuyển lên trong khi đường kính trở lại trở nên lớn hơn.
Máy khắc đường dây thường được tùy chỉnh theo yêu cầu của khách hàng, miễn là bạn cung cấp các thông số và yêu cầu cho chúng tôi, và sau đó chúng tôi thiết kế cho bạn một chương trình thiết bị máy móc phù hợp.
Thông tin chi tiết của Steel Slitter:
Mô hình | Độ dày | Chiều rộng | Trọng lượng cuộn | Chiều rộng khe hoàn thiện | Tốc độ cắt tối đa |
ZJ-5 x 1500 | 0.6-5mm | 500-1500mm | Tối đa 30T | Min. 40mm | 80m / phút |
ZJ-6 x 1600 | 1-6mm | 600-1600mm | Tối đa 30T | Min. 50mm | 70m / phút |
ZJ-8 x 1800 | 2-8mm | 600-1800mm | Tối đa 35T | Min 50mm | 80m / phút |
ZJ-10 x 2000 | 3-10mm | 800-2000mm | Tối đa 35T | Tối thiểu 60mm | 60m / phút |
Lưu ý: Các dữ liệu dưới dạng tài liệu tham khảo theo dãy chung, chúng tôi luôn thiết kế và chế tạo từng loại máy cắt thép theo yêu cầu cụ thể của từng khách hàng, do đó mỗi khách hàng có thể mua dòng sản phẩm tốt từ chúng tôi. |
