Thông tin chi tiết sản phẩm:
Thanh toán:
|
tài liệu: | HRC, CRC, tấm mạ kẽm | Điện áp: | 220/380/415/420 / 440V |
---|---|---|---|
Tốc độ máy nghiền: | Tối đa 120m / phút | Bảo hành: | 1 năm |
Lưỡi: | Con dao tròn | Chiều rộng khoan dung: | /-0.05mm |
Kiểm soát: | PLC | Cung cấp dịch vụ hậu mãi: | Kỹ sư có sẵn cho các máy móc thiết bị dịch vụ ở nước ngoài |
Điểm nổi bật: | slitting line machine,strip slitting machine |

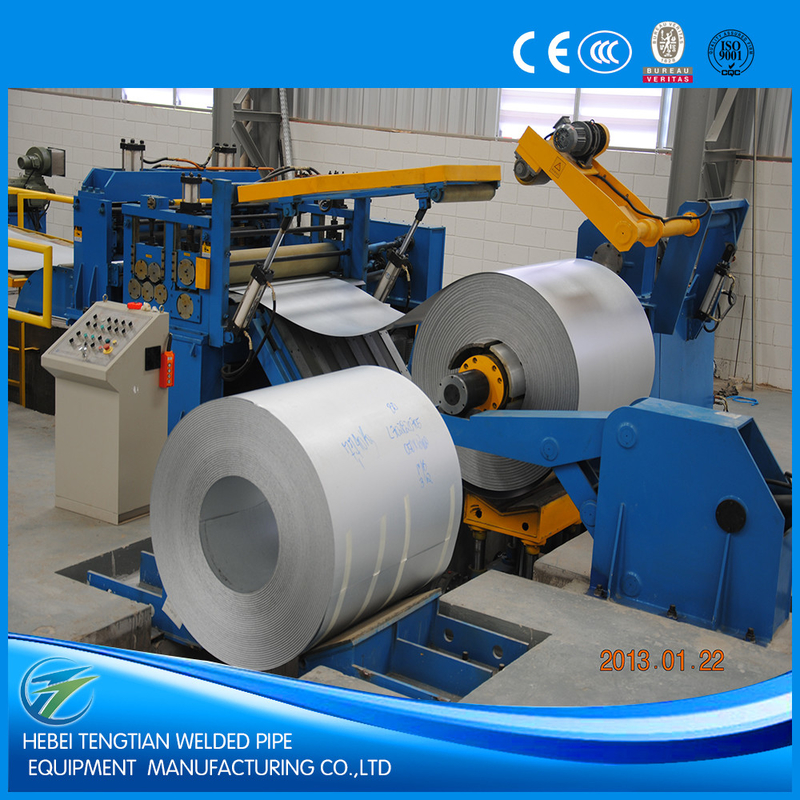

Máy rạch bằng kim loại bán tự động có độ chính xác cao
Mô tả trang bị
Một đường rạch, còn được gọi là máy rạch, thích hợp để tháo cuộn kim loại vào một dải, cắt nó thành các dải hẹp với chiều rộng cần thiết và láng giềng để bán hoặc thủ tục tiếp theo.
Đường cắt có thể được phân loại thành các đường cắt rạch mỏng và đường rạch dày cho độ dầy của dải hoặc đường rạch bằng đồng, thép silic, thép không rỉ, nhôm, thép dải cắt thép cacbon, vv cho vật liệu chế biến.
Một đường rạch bao gồm
1. Tải xe cuộn
2. Uncoiler
3. Thiết bị tháo dỡ
4. Máy cán lăn và san lấp thủy lực
5. Loop pit
6. Hướng dẫn bên
7. Slitter
8. Nền tảng chuyển tiếp & cuộn phế liệu
9. Loop pit
10. Trạm căng
11. Nồi hơi
12. Giải phóng xe cuộn
Dưới đây là ví dụ về một đường cắt rạch mỏng được sử dụng cho việc kéo và kéo thép carbon cán nguội, dải thép mạ kẽm nóng với độ dày khoảng từ 0.3-3.0mm và chiều rộng khoảng 800-1250mm.
Thông số kỹ thuật chính
Vật liệu: Thép cán nóng, cán nóng, thép mạ kẽm.
Chiều dày vật liệu: 0.3-3.0mm
Chiều rộng vật liệu: 800-1250mm
Mã sản phẩm cuộn: Φ508mm / Φ610mm
Coil OD: ≤Φ2000mm
Trọng lượng cuộn: tối đa 20 tấn
Chiều rộng hẹp dải rộng: 25mm (dải dày1mm)
Chiều rộng cắt rộng: ± 0.05mm (độ dày dải1), ± 0.1mm (dải dày> 1.5mm)
Rạch Bur: 0.03 phút, 5% độ dày của chuyến đi
Số đường rạch: 25no (chiều dày1mm), 12no (chiều dày2mm), 7no (chiều dày 3mm)
Tốc độ làm việc của đường dây: tối đa 150m / phút
Tổng công suất: Khoảng.210kw
Máy khắc đường dây thường được tùy chỉnh theo yêu cầu của khách hàng, miễn là bạn cung cấp các thông số và yêu cầu cho chúng tôi, và sau đó chúng tôi thiết kế cho bạn một chương trình thiết bị máy móc phù hợp.
Dưới đây là một phần của các mô hình được thiết kế bởi Tengtian
Mô hình | Độ dầy | Dải rộng | Trọng lượng cuộn | Tốc độ | Tổng công suất | Diện tích chiếm |
(mm) | (mm) | (tấn) | (m / phút) | (kw) | (m) | |
TTSL-450 | 0,15-3,0 | 200-420 | 4 ĐỘ | 0-120 | 55 | 13X4 |
TTSL -650 | 0,2-3,0 | 300-620 | 7 ĐỘ | 0-120 | 96 | 15X4 |
TTSL -850 | 0.3-3.0 | 300-800 | 8 ĐỘ | 0-120 | 100 | 15X5 |
TTSL -1350 | 0.3-6.0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
TTSL -1650 | 2,0-8,0 | 600-1600 | Tối đa 20 | 0-120 | 380 | 33X12 |
TTSL -2000 | 2,0-8,0 | 800-1950 | Tối đa MAX 35 | 0-120 | 550 | 37X17 |
