Chất lượng đầu tiên, khách hàng đầu tiên
doanh số bán hàng:
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phương pháp hình thành: | Tạo hình cuộn nguội bằng con lăn | Vật chất: | Thép cacbon thấp và thép xây dựng hợp kim thấp |
|---|---|---|---|
| đường kính ống tròn: | 12mm-25mm | Đường kính ống vuông: | 10 * 10mm-20 * 20mm |
| độ dày ống: | 0,2-0,4mm | Tốc độ khuôn: | 30-100m / phút |
| Trọng lượng cuộn: | ≤1.0T | thợ hàn: | Máy hàn thể rắn tần số cao 150KW |
| Điểm nổi bật: | Máy nghiền ống vuông CE,máy nghiền ống vuông dày 0,4 mm |
||

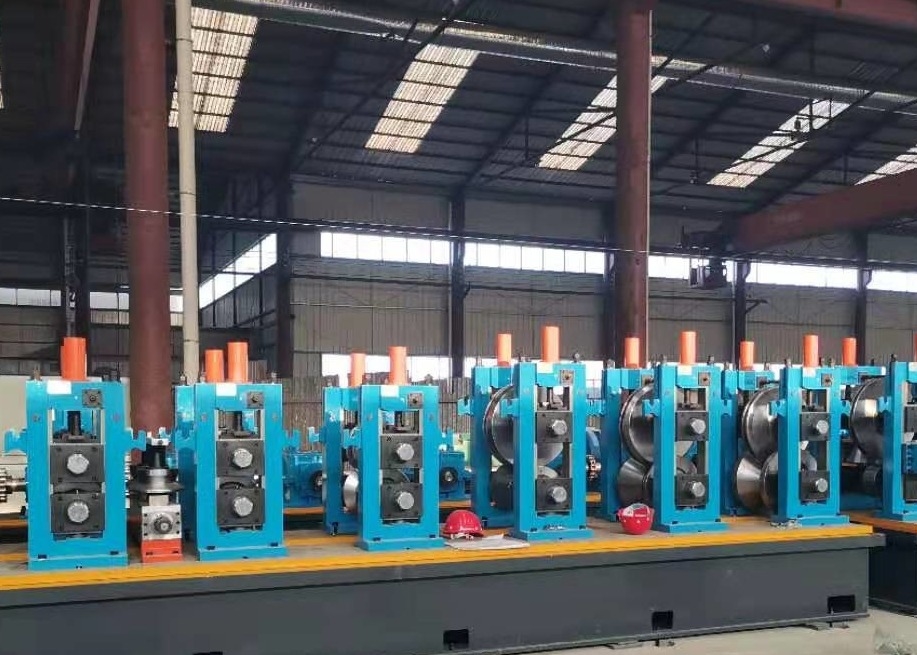

Dây chuyền sản xuất ống chính xác cao HG25
Dây chuyền sản xuất ống có độ chính xác cao HG50 được thiết kế để sản xuất ống hàn của ống tròn 12mm-25mm, độ dày 0,2-0,4mm, Ống vuông: 10 * 10mm-20 * 20mm 0,2-0,4mm.và các ống biến dạng có kích thước tương ứng.Thông qua thiết kế cuộn, dây chuyền sản xuất có thể sản xuất ống thép hàn với chất lượng gia công tốt và lắp ráp chính xác cao.
Theo phương châm thiết kế là cải thiện đặc tính vận hành & môi trường và tính an toàn & sản xuất, giảm chi phí của con lăn để đảm bảo hiệu quả cao, dây chuyền sản xuất HG50 áp dụng kiểu thiết kế lỗ bán kính kép.
(1) Phù hợp với tiêu chuẩn YB189-64
(2) Vật liệu: Thép cacbon thấp và thép xây dựng hợp kim thấp
(3) Tính chất cơ học: σb≤520Mpa, σS≤365MPa
(4) Chiều rộng dải: 35-80mm
(5) Độ dày dải: 0,2-0,4mm
(6) Đường kính bên trong của cuộn dây: φ480 ～ φ520mm
Đường kính ngoài của cuộn dây: φ1000 ～ φ1800mm
Trọng lượng cuộn dây: ≤1.0T
(二) Đặc điểm kỹ thuật ống hàn:
(1) Ống tròn: 12mm-25mm 0,2-0,4mm
Ống vuông: 10 * 10mm-20 * 20mm 0,2-0,4mm
(2) Chiều dài cắt cố định: 4-12m
(3) Độ chính xác cắt ống: 0-3mm
Tải cuộn dây → Mở cuộn → Cắt và hàn → Bộ tích lũy xoắn ốc ngang → Tạo hình, hàn HF, khử cháy, làm mát, định cỡ, nắn thẳng → cưa cắt lạnh STD → Truyền → Đóng gói → Bảo quản
Giới thiệu tóm tắt về máy cán ống chính xác cao ERW
Dây chuyền sản xuất ống hàn thẳng có độ chính xác cao dòng HG được sử dụng để sản xuất ống thép hàn có đường kính từ 7mm-508mm và độ dày thành ống từ 0,4mm-20mm.Nó cũng có thể sản xuất các loại ống có hình dạng đặc biệt, chẳng hạn như ống vuông, ống chữ nhật, ống hình elip, ... trong phạm vi gia công ống tròn.Dây chuyền sản xuất ống ERW là sản phẩm có đặc tính kỹ thuật tiên tiến.Đơn vị này áp dụng hệ thống định hình FFX và FF tiên tiến nhất trên thế giới, đồng thời chọn phần mềm thiết kế định hình cán COPRA của Đức làm phương tiện và xác minh cuối cùng của cuộn hướng dẫn thiết kế.Đơn vị đã hình thành nên ưu điểm của bề mặt thép ổn định, chất lượng cao, thông số kỹ thuật dễ thay đổi, công nghệ tiên tiến, thiết bị đáng tin cậy và quy trình sản xuất hoàn hảo.
ERW Tube Mill Mẫu khác
| Mô hình | Phạm vi đường kính | Độ dày ống | Tốc độ khuôn (m / phút) | Công suất động cơ (KW) | Khu cơ khí (m³) |
| HG20 | 8-20MM | 0,3-1MM | 30-120 | 55 | 7 × 50 |
| HG32 | 12-32MM | 0,3-2,0MM | 30-120 | 75 | 7 × 50 |
| HG50 | 16-50MM | 0,8-2,5MM | 30-110 | 110 | 7 × 60 |
| HG60 | 20-60MM | 0,8-3MM | 30-100 | 132 | 7 × 65 |
| HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8 × 80 |
| HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8 × 80 |
| HG114 | 45-114MM | 1,5-5,0MM | 30-60 | 400 | 10 × 100 |
| HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12 × 150 |
| HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18 × 160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18 × 180 |
| HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18 × 180 |
| HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21 × 180 |
